Paso 4: LED Dot Matrix Display Constrution

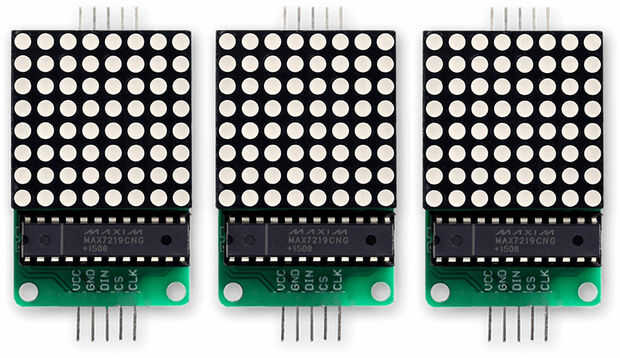

Cuadro 01 puntean de los usos de exhibición 3 x 8 x 8 módulos de pantalla de matrix con ICs MAX7219 a bordo.

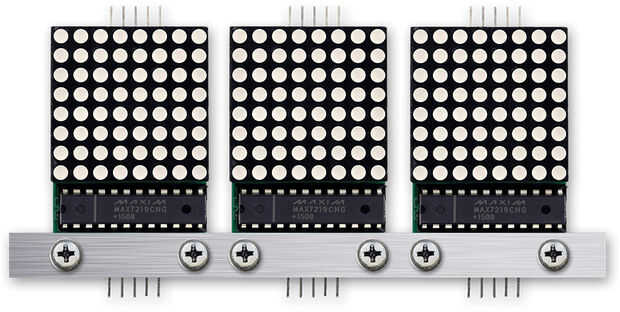

Cuadro 02 se corta una barra de aluminio pequeño tamaño y 6 agujeros x están perforados para tomar el módulo matriz los pernos de montaje. Nota sobre módulos preconstruidos los conectores inferiores deba ser de soldado y volver a soldar en la parte posterior de los tableros. Use bulones extras como espaciadores sobre lo expuesto soldadura pastillas según sea necesario.

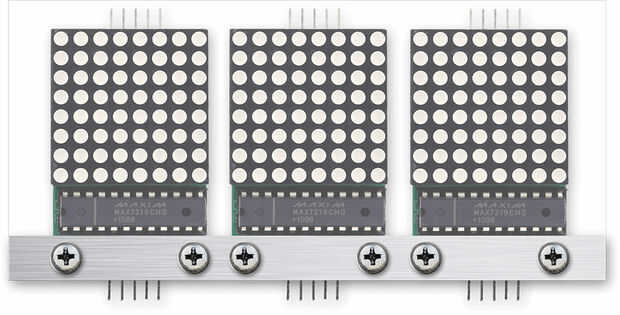

Cuadro 03. Una hoja de plexiglás claro entonces es cortada a la medida con los agujeros perforados de montaje y está equipada en la parte superior la barra de aluminio.
Foto 04. Imprimir la pantalla en papel de transferencia de etiqueta de Lazertran y fíjelo a la hoja de plexiglás que hace que esté alineado con los módulos de matriz de puntos.
Deje que el papel seco y no rociar con barniz acrílico para mantener la transferencia opaco para actuar como difusor de los LEDs.

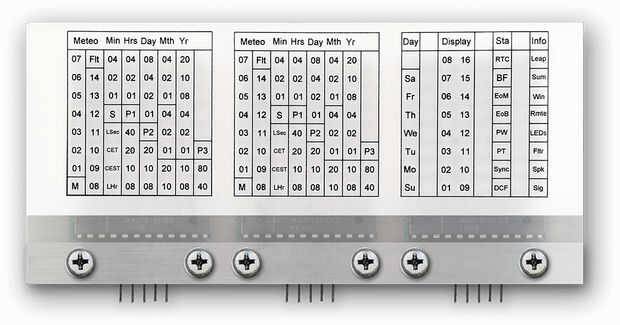

Imagen 05. Añadir una hoja final de papel blanco detrás la para completar el efecto difundido. El papel más pesado el más difundido (y dimmer) será la matriz de LEDs.
Puede compensar este efecto es el software mediante el establecimiento de valores de intensidad diferentes para los displays de 7 segmentos y matriz de muestra. Nota Si no desea utilizar Lazertran puede imprimir la pantalla en blanco papel y fijarla detrás el.

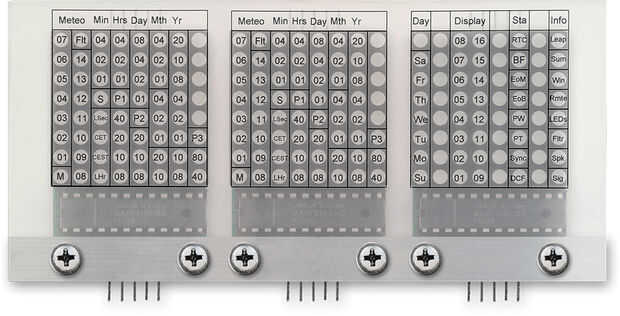

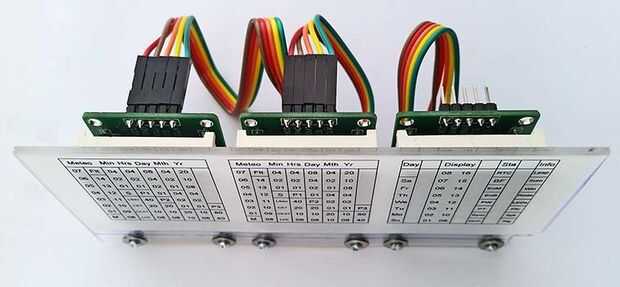

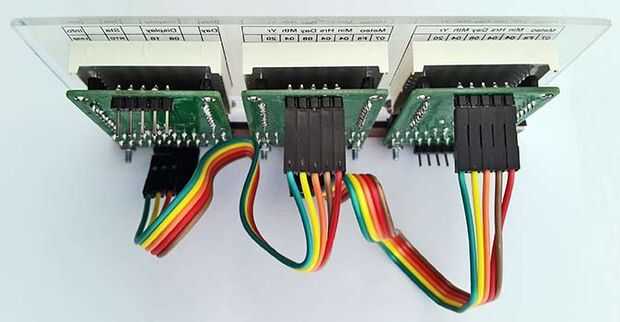

Fotos 06 y 07. Terminado listo para ser montado en el caso de la pantalla.
