Paso 5: Pantalla principal Junta construcción
La principal pantalla junta a casa las pantallas de cuatro 7 segmento está formado por 2 tableros de Vero empernados junto a L en forma de ángulos de aluminio aislado.
En el reloj terminado el tablero principal de Vero vivienda al gemelo Arduinos se fija a los mejores seis pernos de montaje.

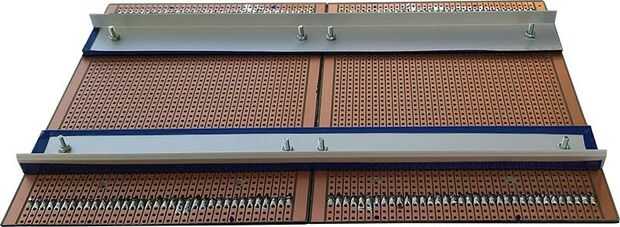

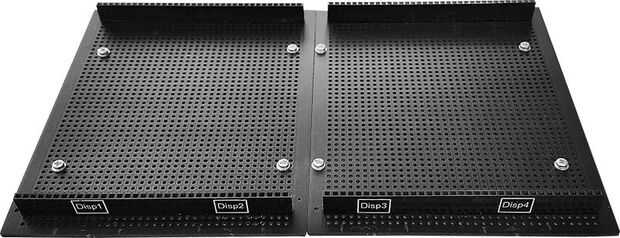

Demostración del cuadro 01 y 02 Vero tableros atornillados para montar la muestra. Frentes de tablero se rocían negro. Tiras de conexión se sueldan a las placas de exhibición.

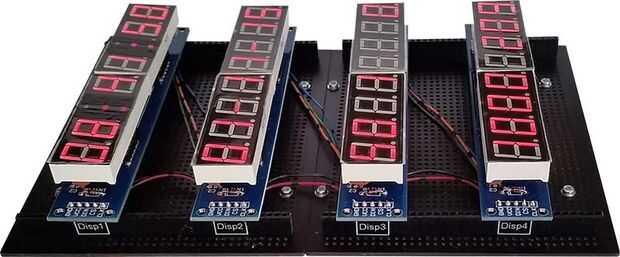

Las pantallas de cuatro 7 segment enchufadas en las tiras de conexión, posicionadas marcan por las cuatro etiquetas. Alimentación y las conexiones serie para las pantallas se ejecutan en la parte delantera de la tablilla.
