Paso 6: Pantalla principal diseño
Nota frentes de tablero aparecen naranja para frentes de tablero real claridad son spay pintados de negro.

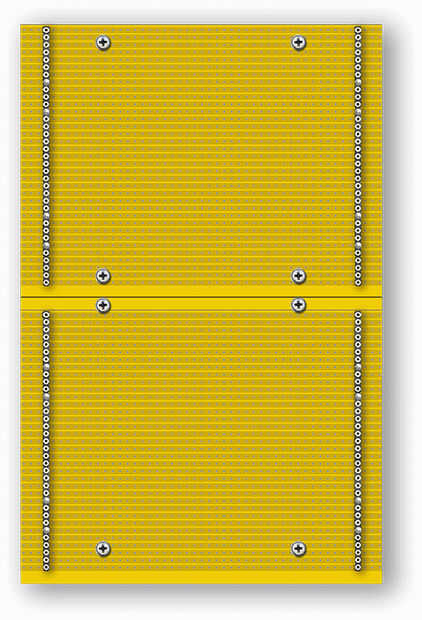

01 frente de muestra de placas de exhibición con 7 segmentos display conexión tiras en lugar del cuadro.

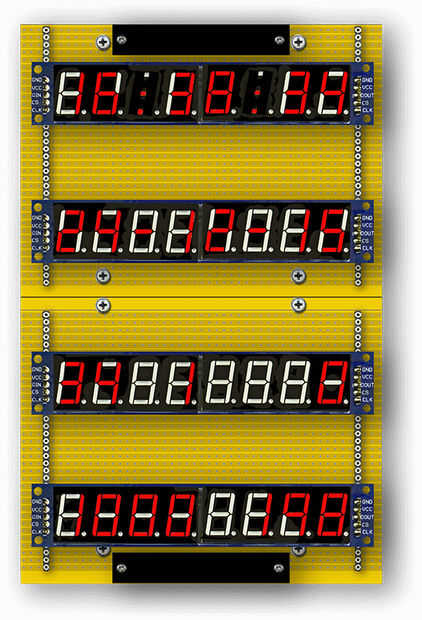

Cuadro 02 muestra 7 módulos de exhibición de segmento montados junto con bloques de madera negras para fijar cubierta de plexiglás densidad neutra contraste pantalla. Nota adhesiva de colon de cinta negra en el módulo de la pantalla superior.

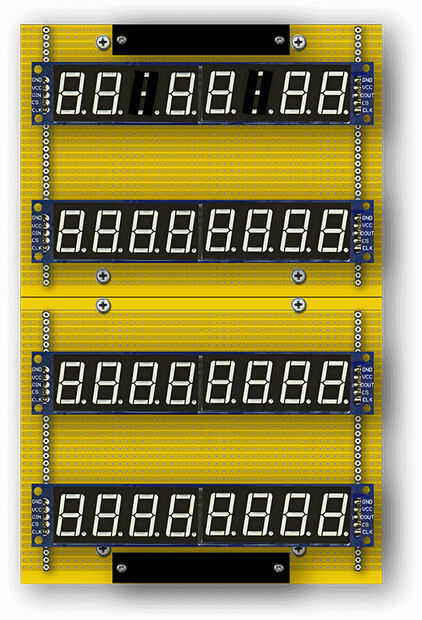

Cuadro 03 muestra módulos de exhibición de segmento 7 de sin cubierta de plexiglás densidad neutra contraste pantalla. Sin esta cubierta las pantallas son difíciles de leer en la luz brillante.

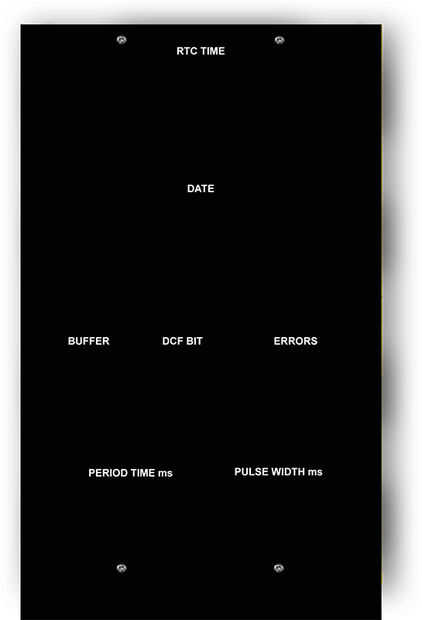

Cuadro 04 muestra cubierta de plexiglás densidad neutra contraste pantalla con Letroset etiquetado aplicado. La cubierta de perpex dispone tras el cristal de la pantalla principal para la protección.

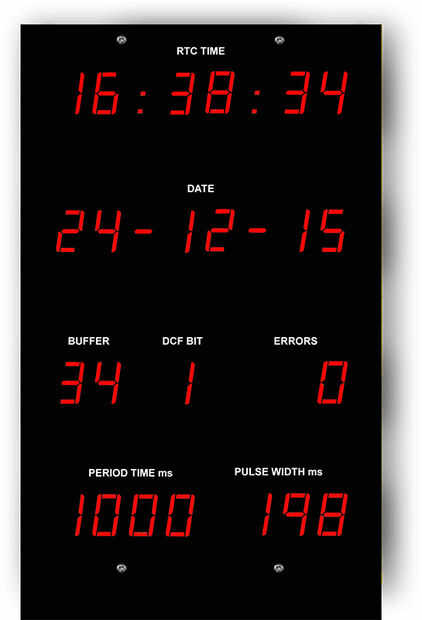

Cuadro 05 mismo Mostrar como imagen 03 pero con el contraste de densidad neutra de plexiglás pantalla cubierta fijada para bloques de madera de montaje. La pantalla ahora es fácil de leer en todos luz y el PWB y exhibición de las piezas ahora están ocultos a la vista.

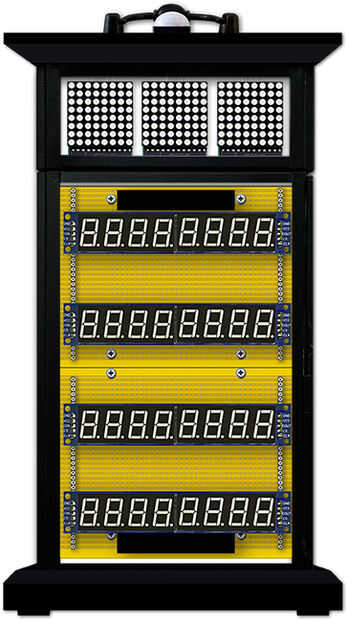

Cuadro 06 muestra la matriz de puntos y pantalla principal en el lugar en el caso.
