DCF77 Señal reloj analizador (7 / 17 paso)

Paso 7: Pantalla principal tablero trasero y el principal tablero de montaje

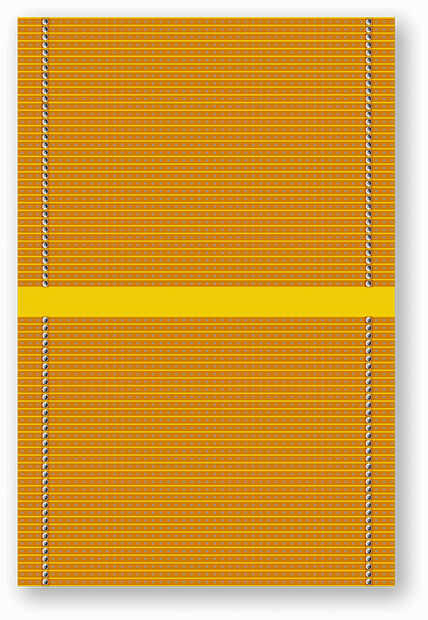

Cuadro 01 muestra la parte posterior (lado soldaduras) de los tableros de pantalla con las tiras de la pantalla estén soldadas en su lugar.

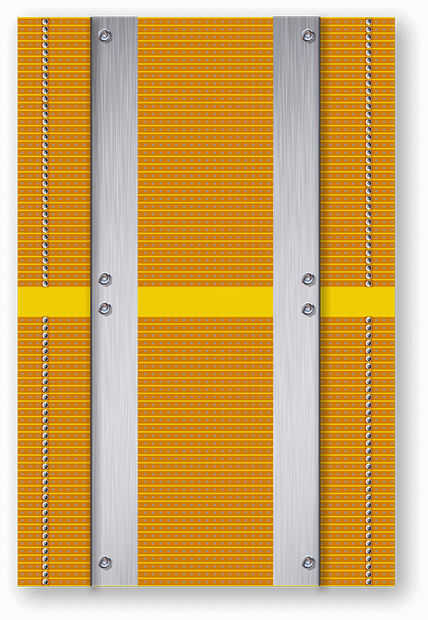

Cuadro 02 muestra pantalla con ángulos de aluminio aislante atornillados en su lugar por 8 tornillos. Esto asegura las 2 juntas vero juntos.

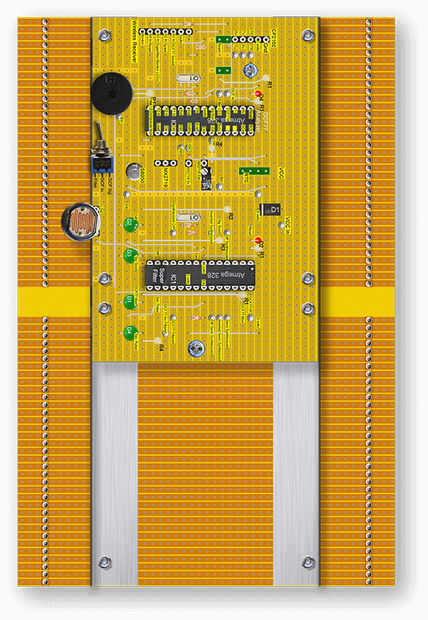

Figura 03 muestra la placa fijada a la parte posterior de los tableros de exhibición entre los ángulos de aluminio.

No se muestran en los cuadros son la disociación condensadores en cada módulo de la pantalla.
