Paso 8: Vero la placa principal y tablilla de montaje

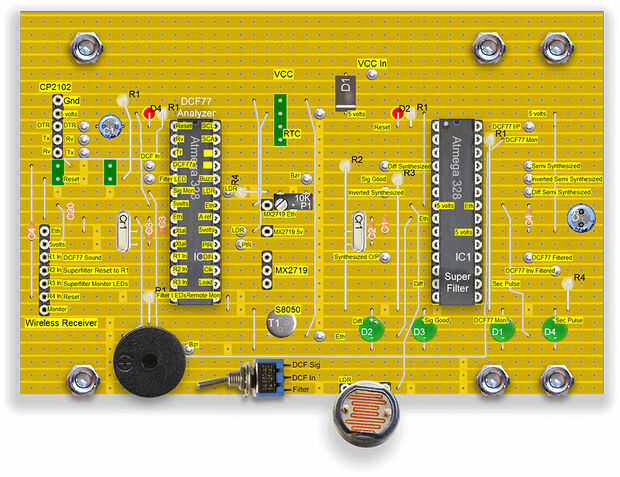

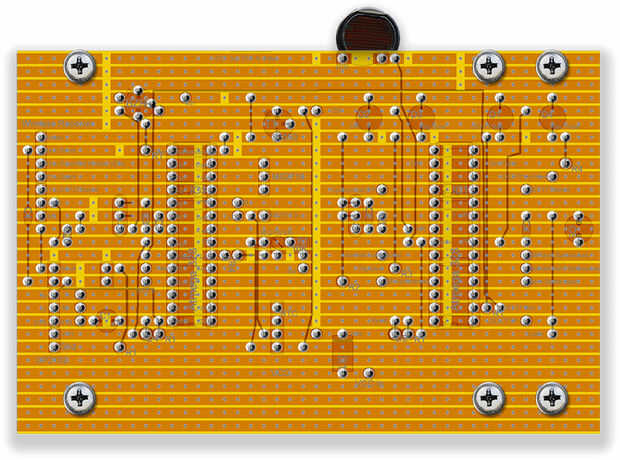

Fotos 01 y 02 Vero diseño de placa delantera y trasera el 328 Atemga en eft thel controla el analizador DCF77 y muestra. El Atmega 328 a la derecha controla el filtro Super.
El interruptor controla el DCF77 de la entrada a la Junta ya sea directo del antena/receptor, el filtro Super o no señal DCF77.
El receptor inalámbrico, CP2102 con DTR, detector PIR y módulos RTC plug en el tablero.

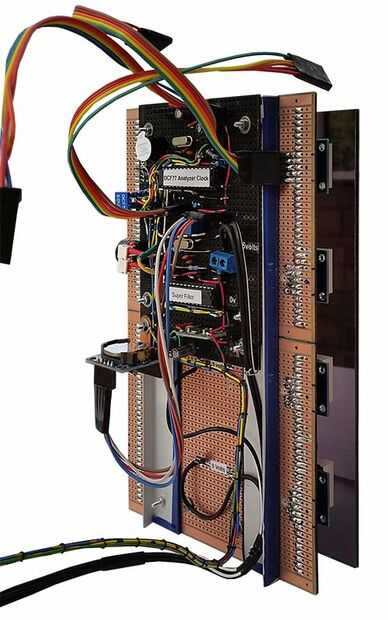

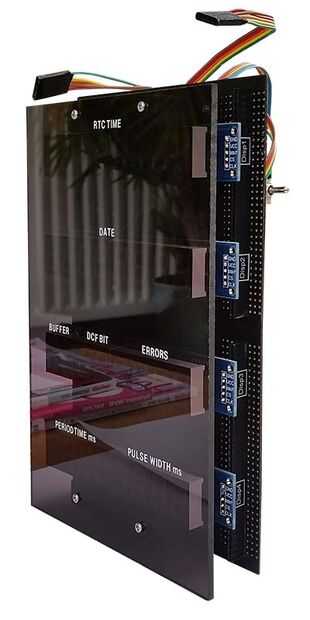

Cuadros 03 y 04 demuestran la tablilla principal montado con todos los componentes y cable conectado listo para la instalación en el reloj.
