DDR (FPGA) en Lock-in amplificador de SDMONexys 4 (1 / 3 paso)

Paso 1: Comprensión de implementación

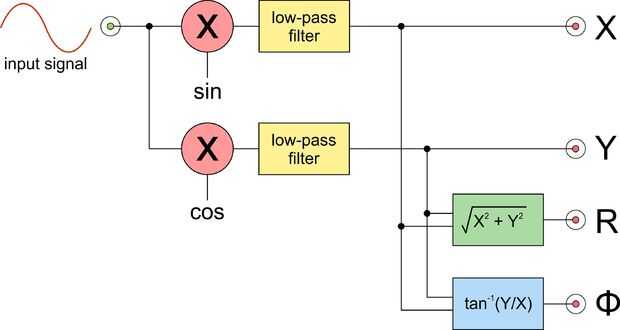

En el cuadro hay un esquema general de amplificador lock-in. Como se puede ver, la señal de entrada es multiplicar dos veces, por el seno de la referencia y por el coseno de referencia. Frecuencias de las referencias deben ser iguales a la frecuencia de la señal de entrada. Para mejor, Lock-in tiene su propio generador de referencia interna, por lo que vamos también a implementar dicho módulo en FPGA.
