DDR (FPGA) en Lock-in amplificador de SDMONexys 4 (2 / 3 paso)

Paso 2: Configuración de proyectos Vivado

Después de instalar el SDK de Vivado de Xilinx, tienes que crear un nuevo proyecto. Siga los pasos:

1. Haga clic en el icono 'Crear nuevo proyecto'

2. Haga clic en siguiente y señalar el directorio y el nombre de su proyecto

3. Elija 'RTL proyecto'

4. Haga clic en 'Añadir archivos', elija todos los archivos proporcionan y cambian 'Lengua' a VHDL de la lista

5. encontrar xc7a100tcsg324-1 en la lista

6. 'acabado'

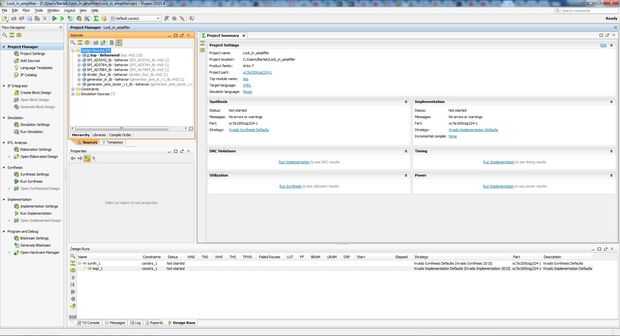

La ventana después de estos pasos debe parecerse a la imagen.
