Paso 1: Diseño PWB, enrutamiento, etc.

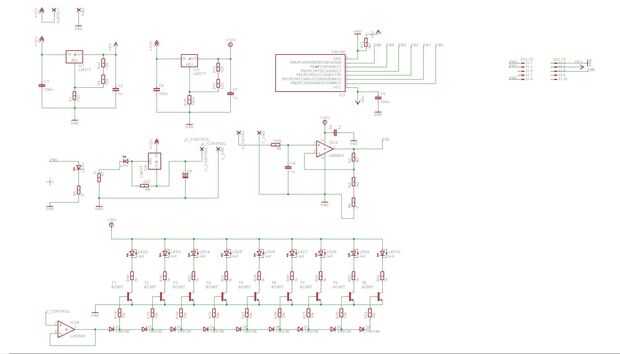

Puesto que el circuito se da en el instructivo anterior, la versión levemente cambiante es modelada en águila.
Ya que quiero utilizar en el sistema de programación, es importante conectar el ATtiny a los pines del conector. Utilizo un mk2 AVR jtag para programar mi microcontroladores.
Por ahora, sólo es importante crear una disposición apropiada - por lo tanto, prestar atención en un groundplane adecuada y dividir las fuentes de voltaje para el circuito analógico y los microcontroladores para evitar problemas con el cambio (ya que solo uso un PCB de 2 capas). Además no se olvide de los condensadores de 100n en los pines Vcc de las ICs para desvincular contra procesos de conmutación y las corrientes transitorias de fuente es su necesaria.

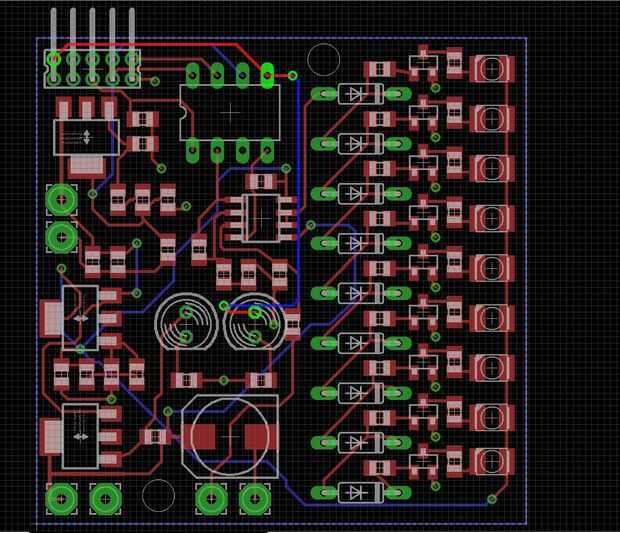

Coloqué el corazón de mi PCB en el centro - la combinación de LED LDR, que es la base de mi fuente de luz voltaje conducido.
A continuación el circuito principal es un medidor VU. Esto indica la tensión creada por la fuente de luz controlada en pasos de 700mV ca con LEDs. Su una manera muy fresca, sencilla y barata y también se ve genial, porque cada reacción del controlador es visible aquí.

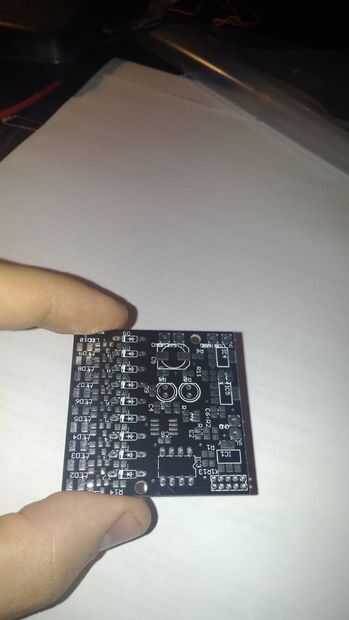

Desde que uso piezas de SMT 0805, el PCB es ahora muy pequeño en comparación con el perfboard. Pido mi PCB en Hong Kong para sólo unos pocos dólares (el tiempo de envío por lo tanto es alta). Los resultados son realmente buenos como se puede ver en la imagen.
