De cajas de dulces a los cuadros de Proto (2 / 8 paso)

Paso 2: El generador de señal

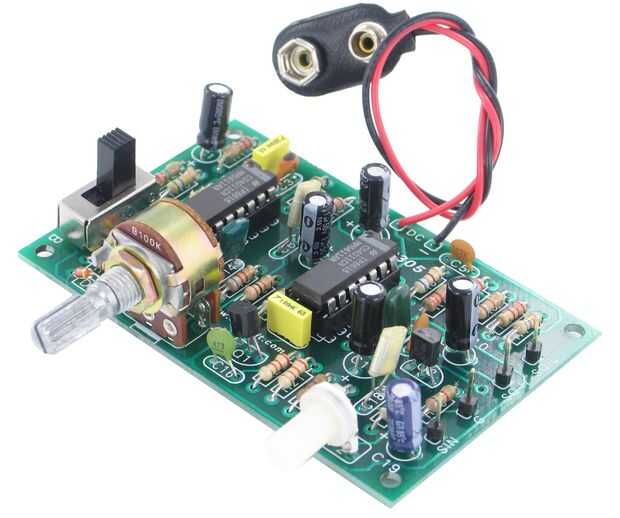

Mi esposa me tiene este circuito generador de señal de Kit de Canadá, como mi regalo de Navidad. El circuito se basa en un oscilador puente de Wien, que proporciona una salida sinusoidal en un seno y la onda cuadrada en el rango de frecuencias de audio. También es una herramienta educacional que puede utilizarse para mostrar formas de onda en un osciloscopio.

Tiene dos salidas independientes, uno para la onda de seno y el otro para la onda cuadrada. El circuito puede producir frecuencias de aproximadamente de 40Hz a 2,5 KHz o de 2,5 KHz a 10KHz dependiendo de la posición de la selección del rango del interruptor. El nivel de seno puede ajustarse de 0 a 2V de pico a pico a través de un potenciómetro. La salida de onda cuadrada proporciona que dos fijadas nivel salidas separan, una en 5V y el otro en 9V.
