Paso 3: Creación de un prototipo la puerta y

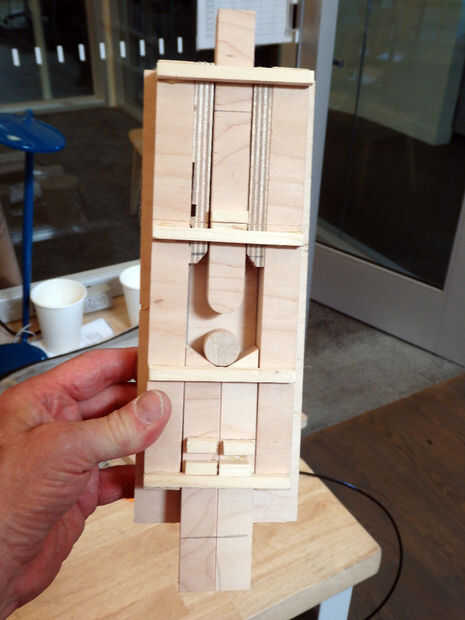

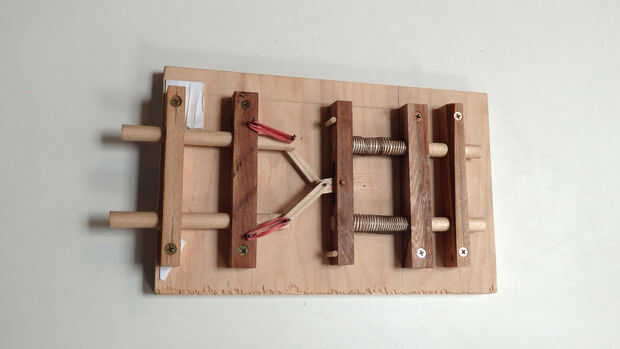

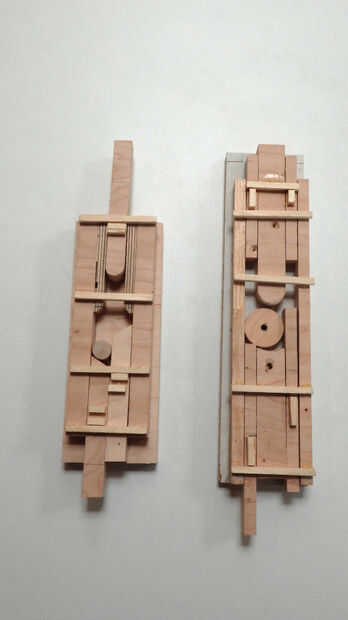

La puerta y es la puerta lógica más compleja para un ordenador digital mecánico. Un obvio punto de partida. Mis primeros prototipos--vistos en las 2 imágenes izquierdas tienen una gran sencillez, pero tienen también una transferencia de disco que necesita a algún tipo de retenedor. La siguiente versión fue tomada de una imagen en este sitio web:
https://mechalogic.wordpress.com/2013/01/26/and-GA...
Parece haber un interés en la computación digital mecánico reversible en el mundo de la nano tecnología. Mi ordenador no es reversible, se basa en el peso y gravedad para reiniciar. Y este modelo que me gusta requiere resortes pero estoy buscando una buena metáfora, no un potencial sistema de drogas.

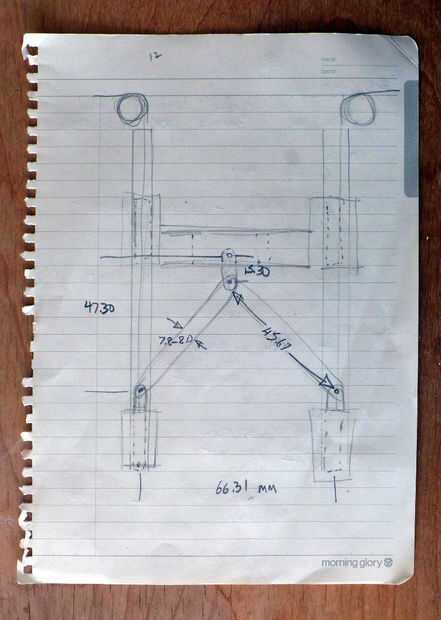

Me gustó mucho la acción de la vinculación que transfiere las varillas de empuje de entrada hasta la salida... pero... Quise utilizar la cuerda y poleas a las puertas de lógica de interconexión para que pudiera separar más. Tomé medidas de cuidado de la vinculación (ver última imagen) y decidido a utilizar guías ranuradas y los pesos de los componentes en vez de los palillos en los agujeros de guía.
