De contador para el reloj con RTC DS-1302 (2 / 3 paso)

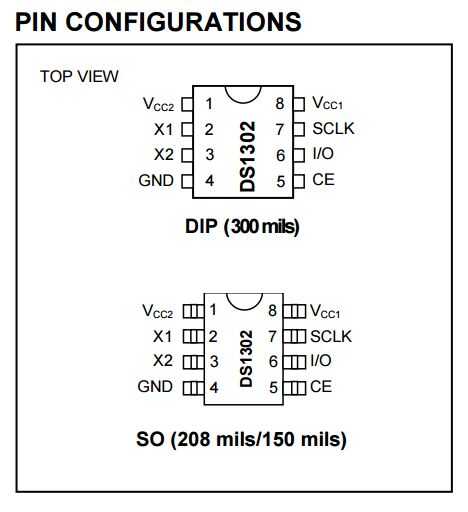

Paso 2: Viruta del lugar DS-1302

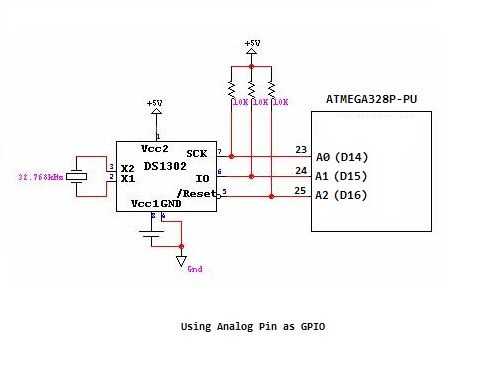

Puesto que hemos utilizado todos nuestros pines digitales y todavía tenemos 3 que pines más para comunican con RTC. Así que vamos a utilizar pines analógicos como GPIO. De esa manera podemos conectar DS-1302 chip sin hardware adicional.

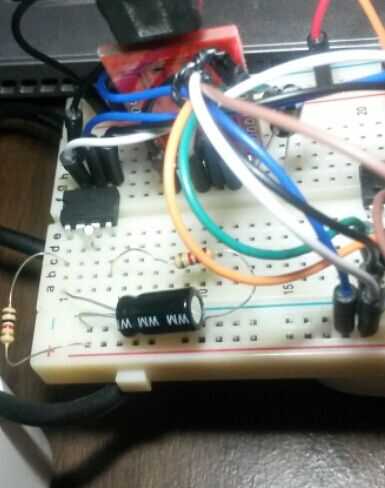

En imagen arriba también podemos usar 1 resistencia del pin 4 a masa en lugar de ups de tirón. Condensador también como sustituto de la batería del reloj (sólo sea prototipos, no debe ser usado como producción).
