De datos digitales del terreno a impresión 3D (2 / 5 paso)

Paso 2: Global Mapper - Software SIG

Global Mapper es una aplicación GIS asequible y fácil de utilizar que ofrece acceso a una variedad sin precedentes de conjuntos de datos espaciales y sólo el nivel de funcionalidad para satisfacer los experimentados profesionales de SIG y los usuarios de inicio de.

_______________________________________________________________

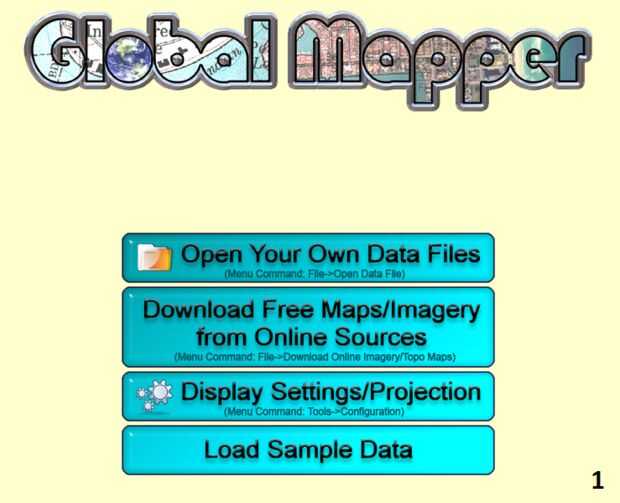

  1. Abrir sus propios archivos de datos

  • Seleccione el archivo .kmz de la GADM

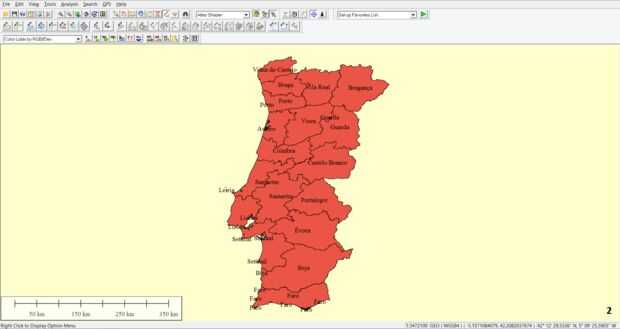

  • El archivo .kmz en el espacio de trabajo de Global Mapper
  • Ahora vamos a Descargar datos en línea del terreno digital en el espacio de trabajo, haciendo clic en la esquina superior izquierda del icono del globo.
  • Seleccionar origen de datos en línea para descargar
    • ASTER GDEM v2

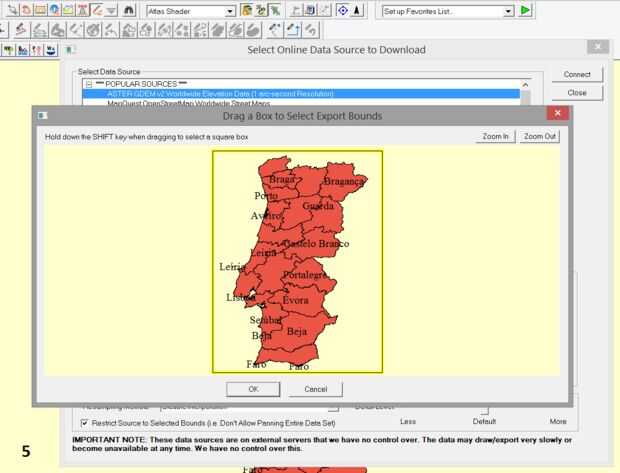

    • En Seleccione la zona para descargar hacer clic en dibujar cuadro
  • Arrastre un cuadro para seleccionar límites de exportación
    • Vale
    • Conectar
  • Los datos en línea y el archivo .kmz GADM del espacio de trabajo

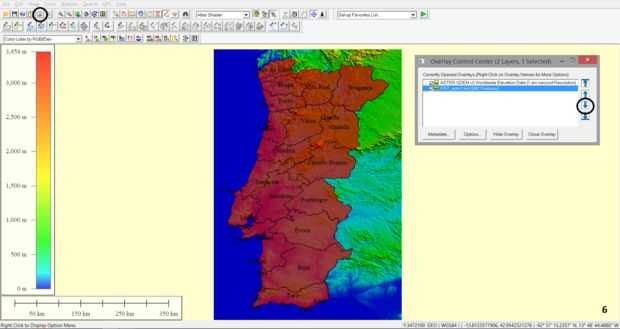

    • Haga clic en el icono de centro de Control en la esquina superior izquierda y se abrirá una ventana con las 2 capas
    • Poner la capa de .kmz debajo de los datos de elevación (ASTER GDEM)
    • Ahora puedes ver las dos capas

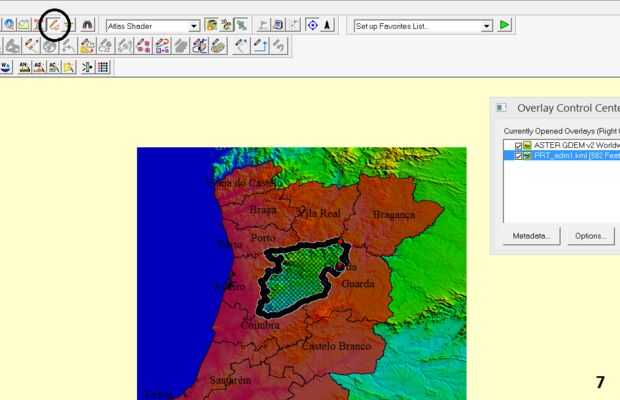

  • Digitizador de la herramienta
    • Con la herramienta digitalizador serás capaz de seleccionar las diferentes áreas.
    • Haga clic en el icono de la esquina superior izquierda
    • Seleccionar cualquier área de la exportación

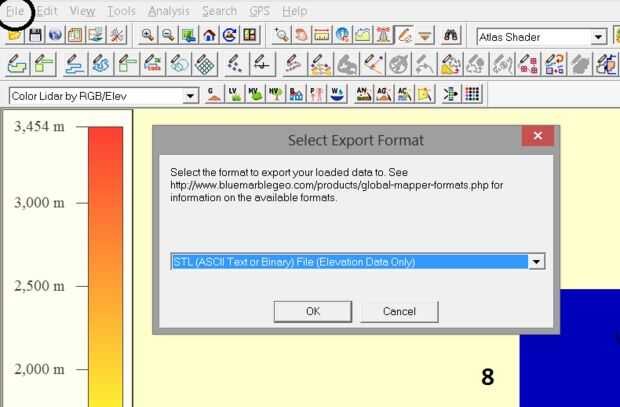

  • -Exportación - exportación elevación cuadrícula formato de archivo
    • Seleccione el formato de archivo STL

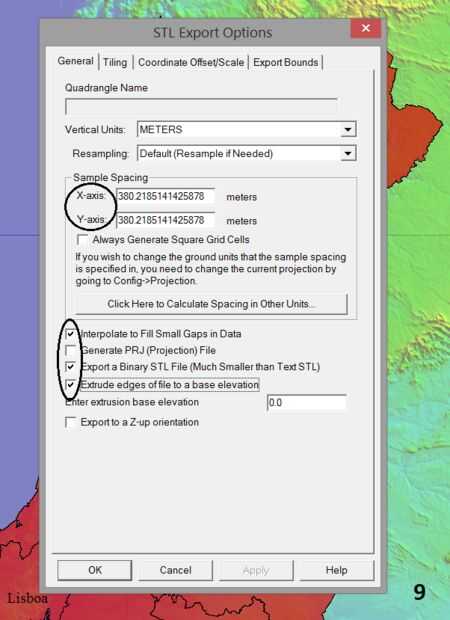

  • STL Export Settings - ficha General
    • Espacio de la muestra - define la resolución de la cuadrícula, sugiero para disminuir en 10 veces, que también disminuirá el tamaño del archivo STL. La resolución máxima de la rejilla del ASTER GDEM es 38m, inserte 380m.
    • Revise o anule la selección de la configuración de abajo como en la imagen.

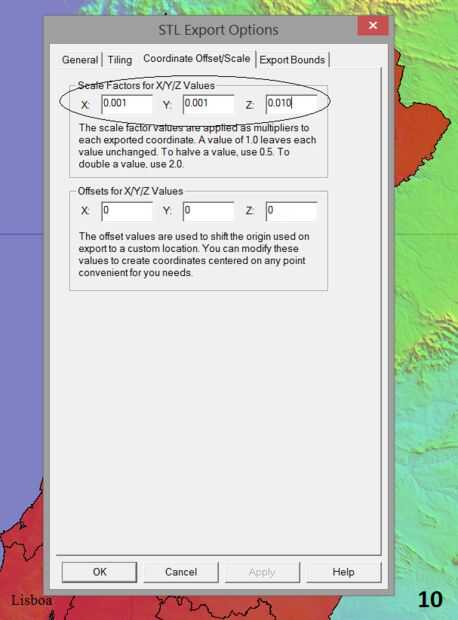

  • STL exportar configuración - pestaña escala de desplazamiento de coordenadas
    • Vamos a convertir m a mm, para que 1 pasa a 0.001 (con un punto!)
    • Escala el eje Z por 10 veces para resaltar la elevación de la tierra (esta escala como usted desea intentar)

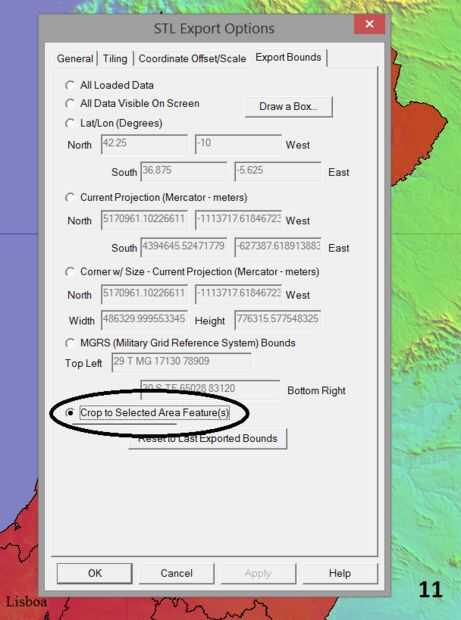

  • Configuración - ficha de límites de exportación de exportación de STL
    • Cheque: Cultivo para funciones de área seleccionada
    • Vale
  • Repita este procedimiento para todas las áreas deseadas. Y no olvides guardar el proyecto de Global Mapper. Archivo - guardar espacio de trabajo
