De datos digitales del terreno a impresión 3D (3 / 5 paso)

Paso 3: Meshmixer - edición de malla

MeshMixer es un software de avanzada para trabajar con mallas de triángulo. ¿Necesita para limpiar un scan 3D, hacer alguna impresión 3D, o diseñar un objeto que se "adapta" algo más? MeshMixer puede ayudar. Piense en ello como una especie de "Navaja suiza" para 3D mallas.

_______________________________________________________________

Después de generar y exportar los datos de elevación tenemos que hacer algunas modificaciones en los archivos STL.

Porque quiero 3D impresión cada distrito en una sola impresión, y no para cortar un uno más grande en varias partes, es necesario encontrar las mayores áreas de distrito en X y eje Y. La impresora 3D que se usarlo es un BEETHEFIRST de BEEVERYCREATIVE y la cama de impresora tiene 190 mm en X y 135 en eje Y, por lo que necesito reducir el tamaño del área del districto más grande para caber en la cama. Después de encontrar el área más grande y la escala, se necesita este valor de escala a aplicar al resto de las áreas.

También tenemos que suavizar los límites de cada zona para caber fácilmente entre sí.

Por último y porque el lado del oeste de mi país acaba en el océano Atlántico, es decir, la elevación es cero, tenemos que sacar algunos mm para dar un grosor a las piezas.

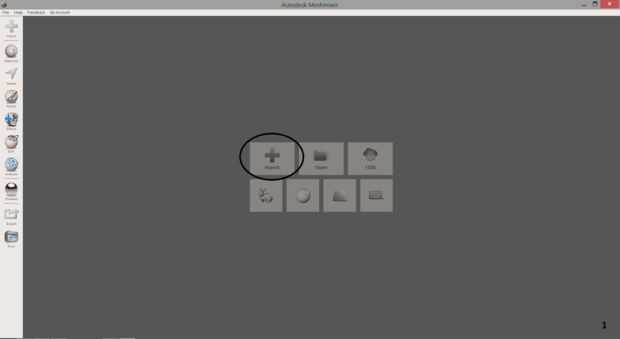

  1. Importar archivos de STL

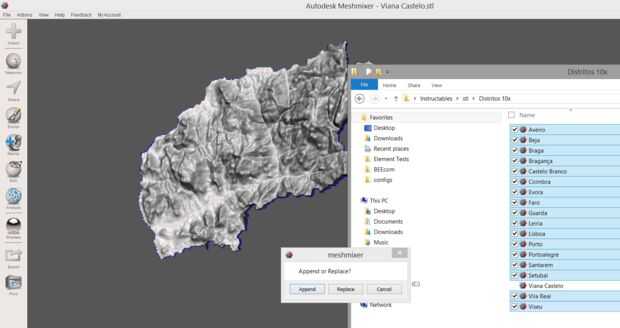

  2. Configuración de importación
    • Primero importar ventana: Append
    • En segundo lugar importar ventana: posición del cambio: No
    • Importe todos:
      • Simplemente arrastre y suelte los archivos STL en Meshmixer. Sugiero para el arrastrar y soltar uno por uno para ver si todo está bien con los ajustes de exportación de Global Mapper.

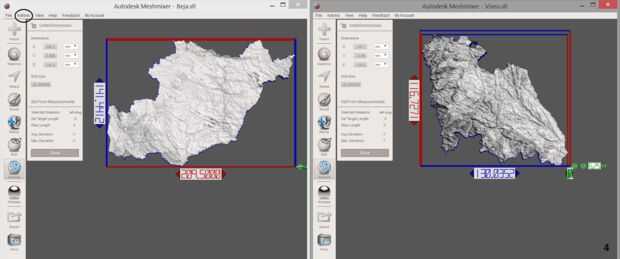

  3. Encontrar el área más grande, el más largo (eje x) y el más ancho (eje y). Si no es evidente que es el más grande que sugieren para importar la STL individualmente en Meshmixer y ver las dimensiones de cada pieza como se puede ver en la siguiente imagen.
  4. MeshMixer unidades/dimensiones
    • Acciones - configurar unidades
  5. Ahora que conoces la mayor parte, let´s escala it. Sugiero para abrir en otra ventana Meshmixer con esta área.
    • Edit - Transform
    • Let´s disminuir las dimensiones de X y Z (Y en Meshmixer es el eje vertical) para garantizar que cabrá en la cama de impresora 3D.
  6. Tenga en cuenta el valor de escalay aplicarla a todos los archivos STL.

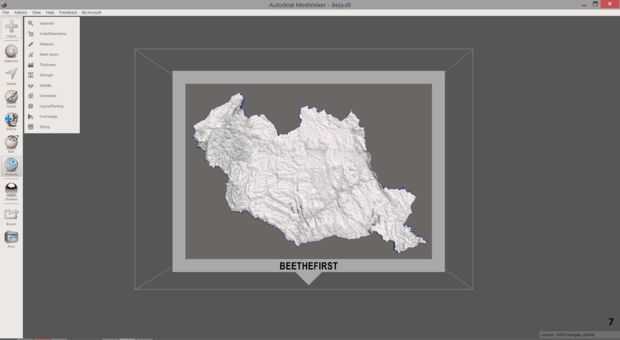

  7. Encaja perfectamente en la cama BEETHEFIRST.
  8. Límites
    • Seleccione - haga doble clic en el modelo - modificar - límite suave (valores predeterminados)

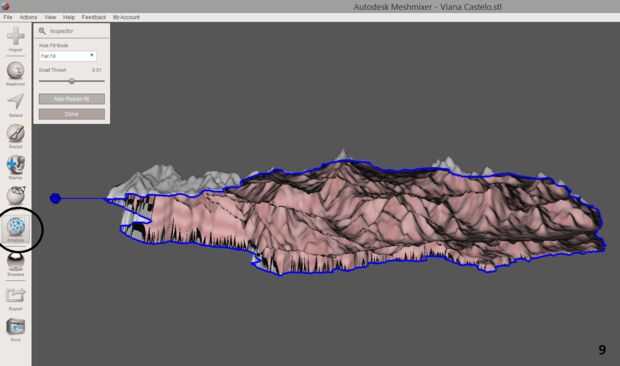

  9. Estanca el archivo STL
    • Análisis - Inspector - Auto Repair-hecho

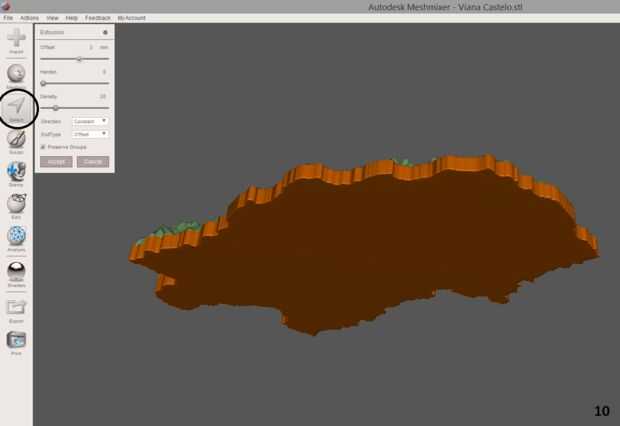

  10. Planta de extrusión del modelo
    • Seleccione - haga doble clic en la parte inferior del modelo - editar - saca (Offset - 3mm)

Repita 8 a 10 para el resto de las partes.
