De la batería a la fuente en 10 minutos (sin soldar) (3 / 8 paso)

Paso 3: comenzar a torcer

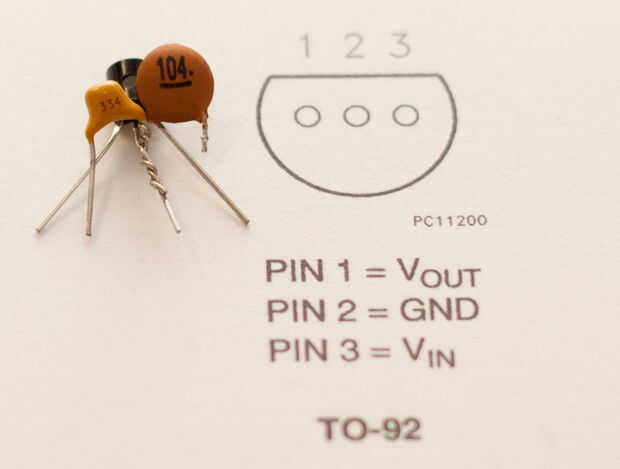

Como primer paso gire las patas del condensador como en imagen. Mi cap 100nF es salvado por lo que tiene muy cortos pernos, mejores encontrar algunos con unos más largos, como los 330nF que es nuevo.

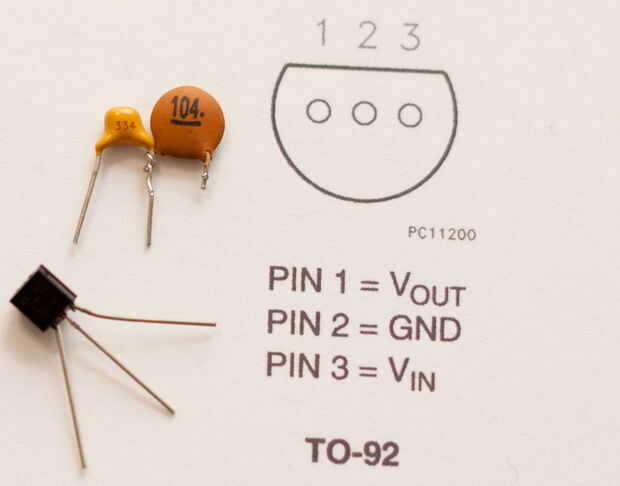

En segundo paso añadir la a-92 empaquetado regulador, para que el 100nF es en el lado de Vout (pin1). Aviso que el esquema en cuadro (en la hoja de datos) muestra la vista inferior.
Luego girar este perno central a las patas torcidas de condensadores.

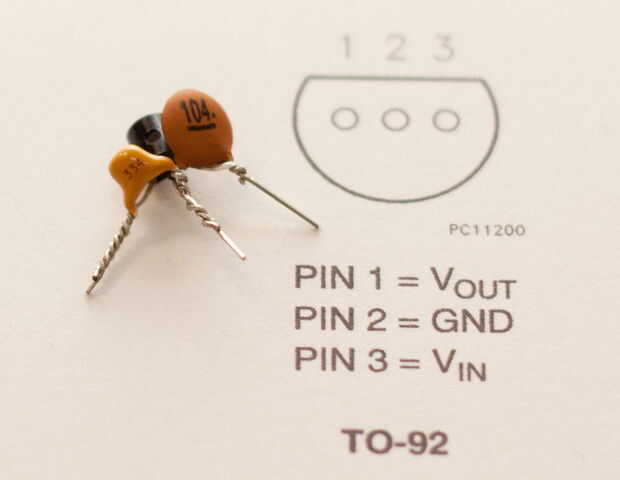

Último paso es girar los pernos restantes condensadores a patas externas del regulador.
