Paso 4: Configuración avanzada. Cambiar la configuración HC-12 con comandos AT
Fácilmente puede omitir esta sección como cubrirá algunas configuraciones avanzadas del chip. Sin embargo se cubre lo básico así que usted será capaz de cambiar el módulo velocidad de transmisión, potencia de transmisión, canales y modos de trabajo.
Un manual completo puede encontrarse en el archivo ZIP bajo el nombre de HC-12 usuario Manual.pdf

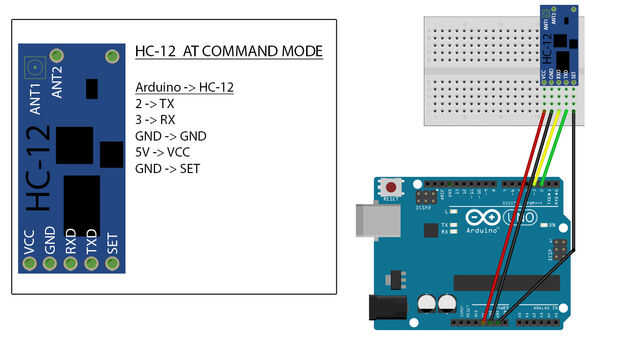

Conecte el HC-12 como se muestra en la imagen y conectar el Arduino a tu ordenador.
Copiar y pegar el contenido del archivo "HC-12 en Commander.txt" del archivo ZIP y subir a tu Arduino.

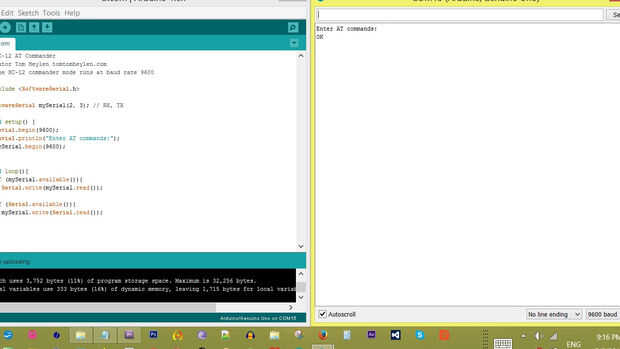

Abra al monitor de serie y tipo "A". Si el módulo devuelve "OK", el modo de comando está trabajando.
Cambiar la velocidad en baudios
Tipo "AT + Bxxxx".
La velocidad puede ajustarse a 1200bps, 2400bps,
4800bps, 9600 bps, 19 200bps, 38, 400 bps, 57, 600bps, o 115, 200bps. El valor por defecto
valor es de 9600bps.
Ejemplo: escribir "AT + B4800". El módulo devuelve "OK + B4800".
Cambiar el canal de comunicación
Tipo "AT + pasajes".
El valor puede ser un número de 001 a 127.
Cada número es un paso de 400KHz. La frecuencia de trabajo del canal 100 es 473.0 MHz.
Ejemplo: escribir "AT + C021". El módulo devuelve "OK + C021".
El módulo está listo para una frecuencia de trabajo de 441.4MHx
Tenga en cuenta que tanto enviar y recibir los módulos deben tener la misma frecuencia para comunicarse.
Cambiar el modo de funcionamiento del módulo.
Esto puede ser FU1 y FU2, FU4 FU4 (FU4 a una velocidad de 1200 establece el chip para transmitir hasta 1800 metros al aire libre). Consulte la documentación para una explicación completa.
Ejemplo: Tipo "AT + FU4". El módulo devuelve "OK + FU4".
Obtener todos los parámetros del módulo.
Tipo "AT + RX".
El módulo debe devolver algo como esto:
"OK + FU3
OK + B9600
OK + C001
OK + RP: + 20dBm ".
Más opciones pueden encontrarse en "HC-12 usuario Manual.pdf" en el archivo ZIP.
