De la mano reloj (1 / 7 paso)

Paso 1: Piezas y herramientas

Para hacer este reloj necesita varias cosas. Para algunos de los tornillos, los niveles pueden variar por un poco.

Cosas de:

  • 200-300g de filamento impresión 3D en color de su elección.

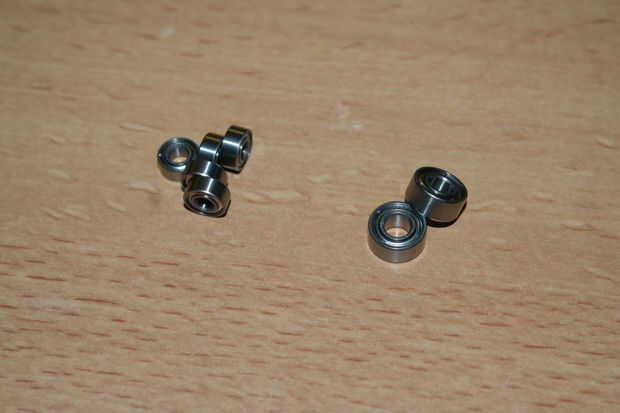

  • 2 x 608 cojinete
  • rodamientos 3 x 624
  • rodamientos 3 x 683
  • rodamientos 3 x 684
  • 6 x arandela M3
  • 3 x tuerca M3
  • 3 x M3 tornillo, 6 mm
  • 6 x M3 tornillo, 10 mm
  • 6 x M3 arandela, perforado hasta 4 mm
  • 7 x arandela M4
  • 7 x tuerca M4
  • 2 tornillo de x M4, 20 mm
  • 2 tornillo de x M4, 40 mm
  • 1 hilo de rosca x M4, 75 mm
  • 1 x M8 Tuerca
  • 1 hilo de rosca de x M8, 25 mm

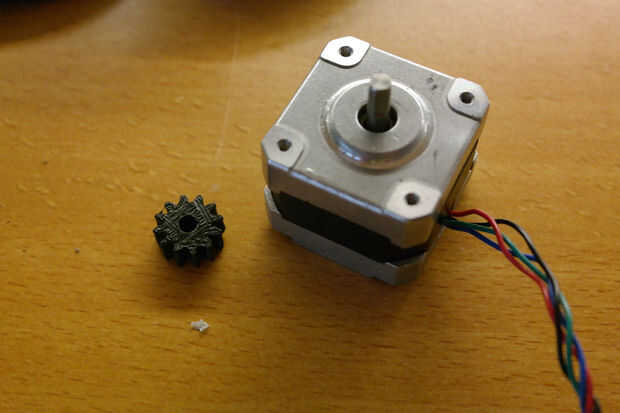

  • 1 motor de pasos cortos de x Nema17
  • Cualquier microcontrolador de arduino compatible con al menos 5 / O de
  • Controlador de motor paso a paso

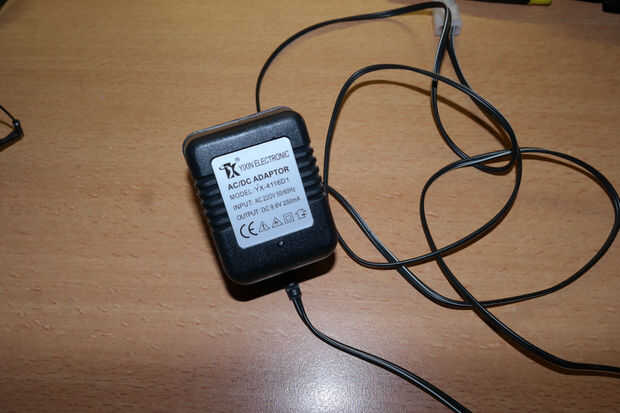

  • Fuente de alimentación 9V o 12V, 250mA +
  • Condensador electrolítico de 100uF 16V
  • interruptores de 2 x
  • 3 x resistencia de 10 k

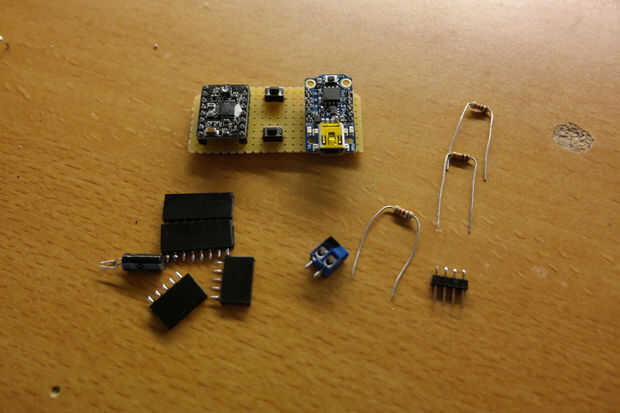

  • Pedazo de prototipo board
  • Cable Thin o cable blanco

Herramientas:

  • Una impresora 3D
  • Un taladro de 2mm, 2.5, 3mm, 4mm y 4,5 mm Brocas de metal
  • Pegamento estupendo
  • Locktite
  • Llaves, alicates y screwdivers básica
  • archivos
