De la mano reloj (4 / 7 paso)

Paso 4: Montaje de la casa

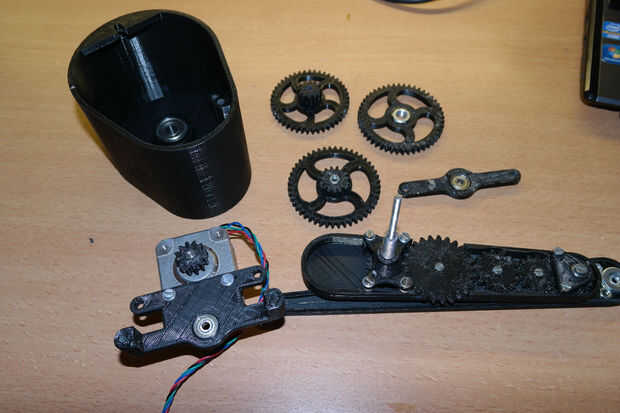

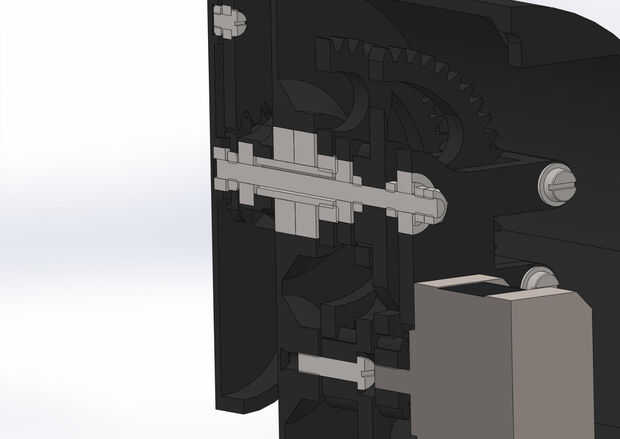

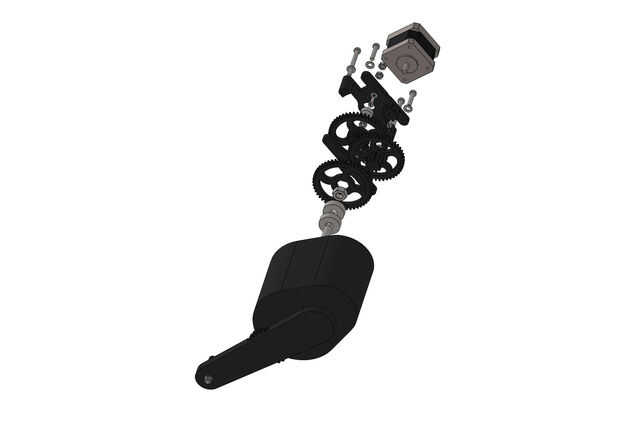

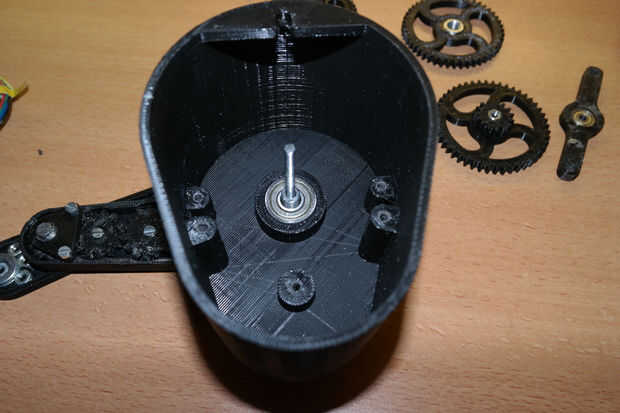

La caja contiene todos los engranajes y el motor.

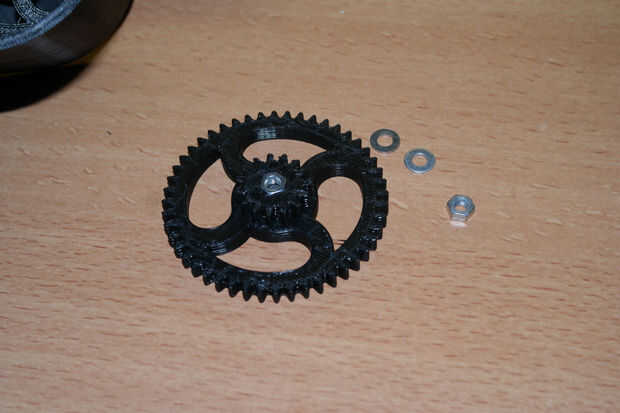

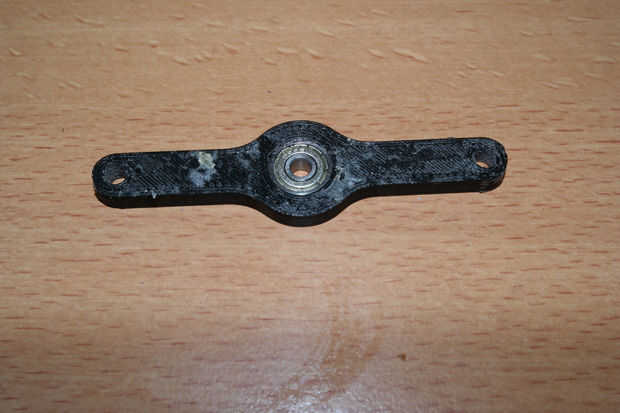

1. Encastre a presión los cojinetes en los componentes adecuados. La vivienda tiene 2 x 608 cojinete, uno encima del otro. Los 2 soportes necesitan un cojinete 624. El engranaje HTM1 necesita una tuerca M8 pegada en su lugar, y el más pequeño, HTM3 engranaje necesidades M4 Tuerca, pero eso no tiene que ser pegado en lugar.
2. Si es posible, trate de usar un 3,5 mm taladro para perforar los 4 agujeros en la carcasa para hacer los tornillos M4 coger el plástico. También use un taladro de 4mm en el engranaje de HTM2 para obtener un agujero de 4mm limpio.
3. Monte la unidad de la mano en la caja y fijarla con el engranaje HTM1.
4. Instale el primer soporte sobre el hilo de manos M4. No pero asegurarlo, sino alinearlo.

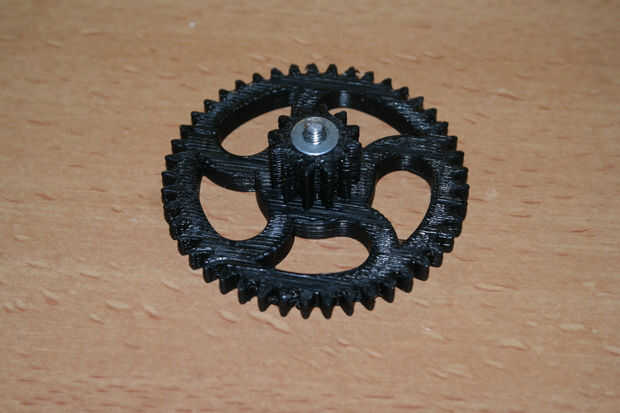

5. Monte el engranaje HTM2, con un tornillo 20mm M4. No apretarlo, o causará fricción.

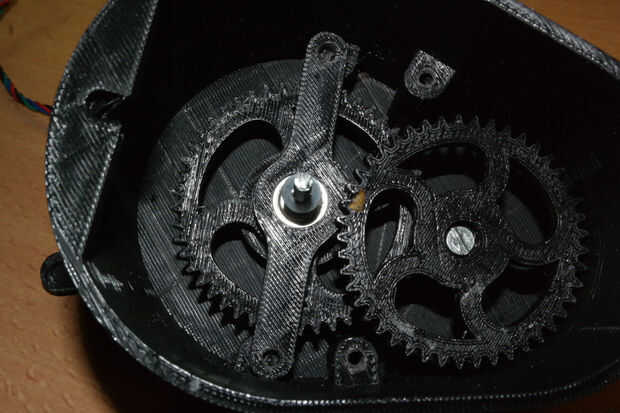

6. Monte el engranaje HTM3 sobre el hilo de la M4. Gire en el lugar. En algún momento, participarán en los engranajes de la mano de la hora, pero esto no es problema. Seguir adelante hasta llegar al rodamiento.
7. Ajustar el reloj a las 12:00 haciendo girar los engranajes.
8. Asegure el tercer engranaje con una tuerca M4. Prueba de la rotación para verificar si todo está funcionando suave.

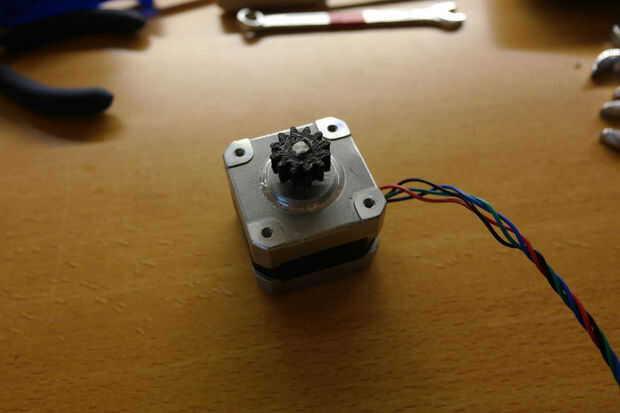

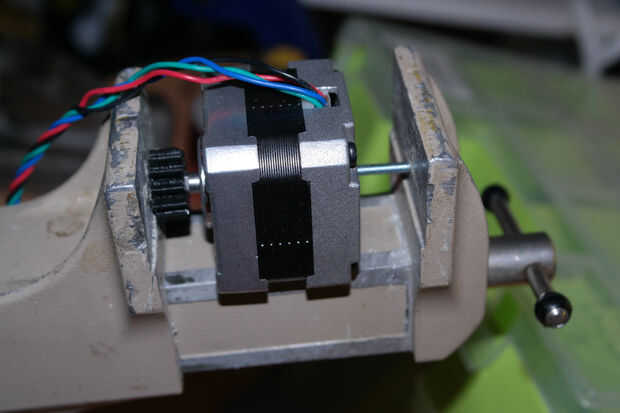

9. Cuarto engranaje motor encastre. Necesitará presentar los engranajes y orificio un poco primero, luego un vicio, y pulsar el engranaje sobre el eje. Usted necesita tener algo en el otro extremo del eje, por lo que no se rompen los rodamientos.

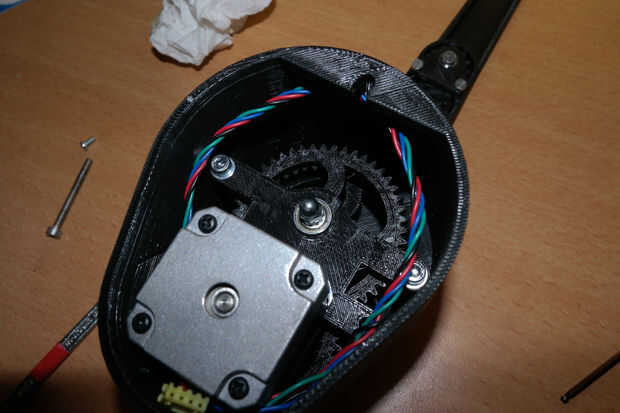

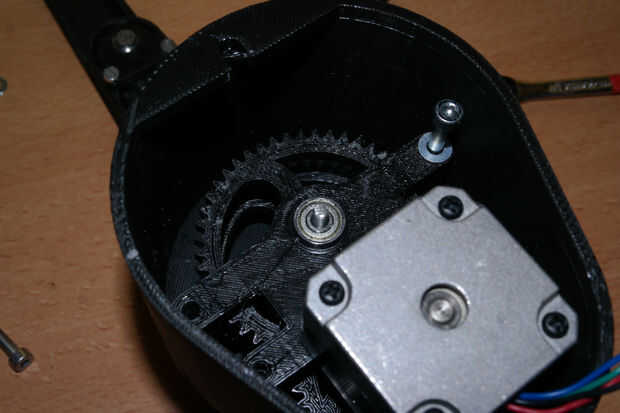

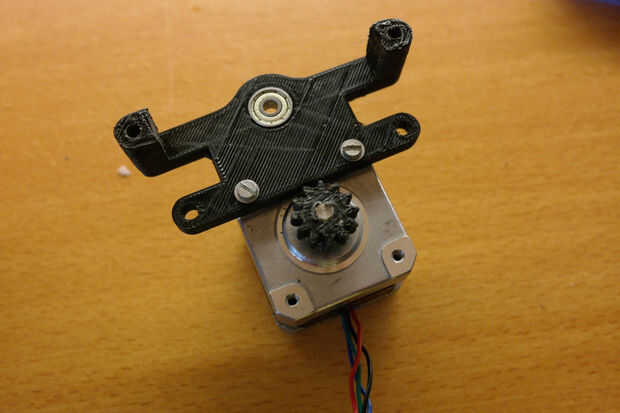

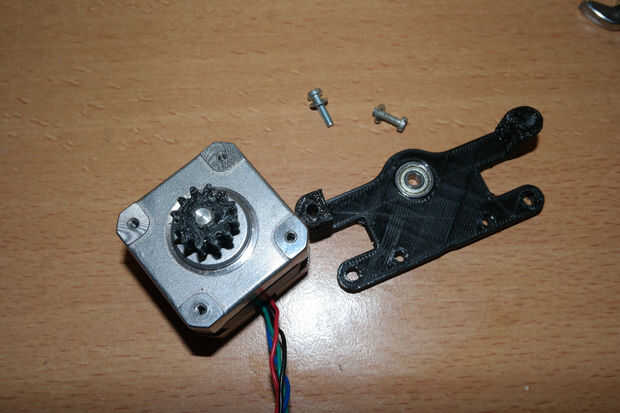

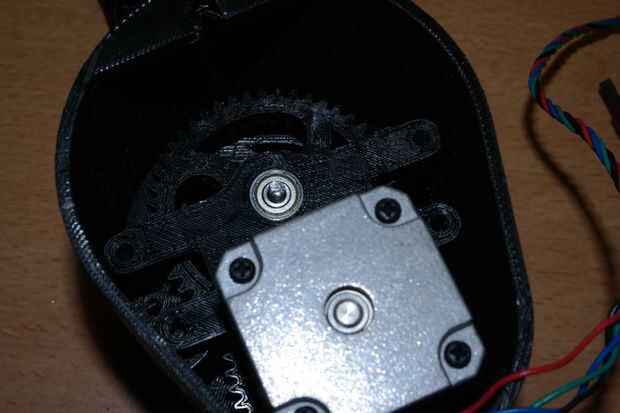

10. Montar el motor, rotación de prueba otra vez.
11. Si todo es de suave funcionamiento, desarme, luego vuelva a montar la caja entera con locktite y pegamento.
