¿De LED de Joystick de ATARI 2600 (v1) (6 / 10 paso)

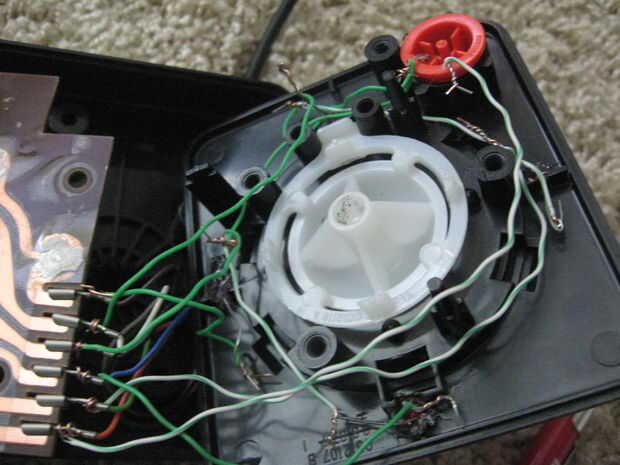

Paso 6: Conectar LED

Conectar el LED por su largo (positivo) conduce por las siguientes;

Pin del PWB del LED
Marrón de la derecha
abajo azul
izquierda verde
hasta blanco
botón naranja (no se usa por ahora)

Por último, gire un alambre alrededor de cables cortos de LED (ya que todos estan conectados) y conecte el otro extremo de ese cable con el conector negro.
