De los átomos a los bits a los átomos: aprendizaje OpenSCAD copiando un juguete de gato (9 / 9 paso)

Paso 9: conclusión

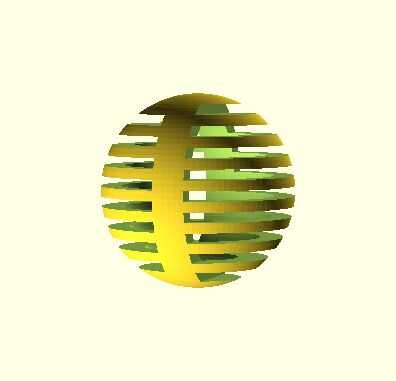

Finalmente, puede girar ese valor de detalle cuando todo se ve bien.  Esto le dará un modelo 3D de mayor calidad con más superficies, pero tarda un poco más para generar.  Ir a "Diseño -> compilación y procesamiento" en el menú desplegable para el render final.  Suponiendo que se ve bien, ir a "Diseño -> Exportar como STL" para guardarlo como un archivo 3D.  Mayoría de las impresoras 3D y servicios de impresión 3D utilizan este formato de archivo.

¡ Felicidades!  Ha creado un juguete de gato usando geometría!  Tiempo para imprimir!

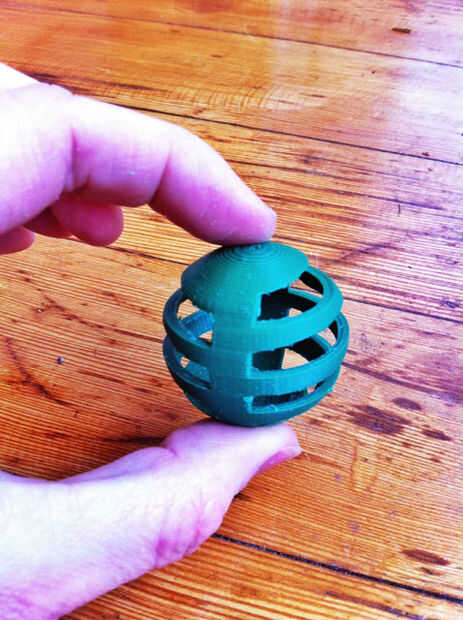

En una impresora 3D casa, incluso si se construye mediante estructuras de apoyo, los listones superiores tendrá gravedad contra ellos.  Te terminan por ceder un poco y fibrosa en la parte inferior.  Usted conseguirá una bola que es estructuralmente sólida, pero parece un poco deformado.  Si usted tiene una pequeña Lima de metal o un cuchillo X-acto, usted puede manualmente limpiarlo un poco.  Impresoras industriales por lo general no sufren de este tipo de problemas porque usan un proceso diferente para la impresión y soporte.

He adjuntado un archivo zip (cat_ball.zip) que contiene la fuente de cada uno de estos pasos.  También contiene un archivo final de OpenSCAD mondo-mega llamado un modelo paramétrico.  Este es un modelo donde todos los números importantes son agua destiladas y extraídos en la parte superior (al igual que detalle es en los ejemplos anteriores).  Esto luego le permite cambiar fácilmente el tamaño de la bola, el espesor de la pared, el número de ranuras y el ancho de la estructura de soporte (es decir, la profundidad de los cortes).  Luego puede realizar todo tipo de variantes loco solo cambiando unos cuantos números.  ¿Quieres uno que es de 50mm de diámetro con una capa gruesa de 5mm y 19 recortes?  Hay que ir!  Pero buena suerte esta variante de la impresión en una impresora 3D casera.
