De los átomos a los bits a los átomos: aprendizaje OpenSCAD copiando un juguete de gato (4 / 9 paso)

Paso 4: Cortar una ranura

Ahora quitar la línea cubo del paso anterior.  Nos va a hacer algo mucho como para cortar las ranuras, excepto en lugar de cubos, utilizaremos cuboids, que son los rectángulos de cubos.  Vamos a empezar sólo con uno para ver como se alinean las cosas.  Haremos esto:

DETALLE = 30;

Difference()
{
esfera (r = 20, $fn = detalle);
esfera (r = 18, $fn = detalle);
cubo (tamaño = [80, 40, 5]);
}

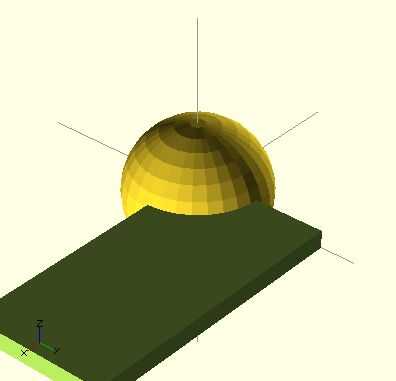

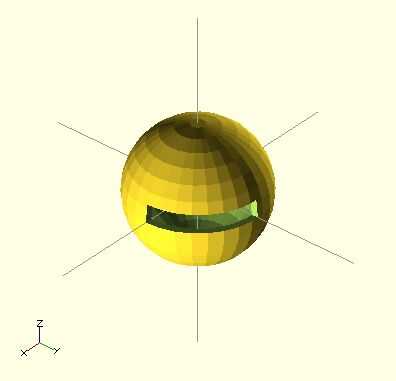

Terminarás con una esfera con una hendidura similar a una tira de ojo de Cylon.  ¿Lo que está sucediendo aquí?  ¿No han cortado un rectángulo?  Lo hizo, pero el rectángulo se colocó directamente en el origen.  Si selecciona "Ver -> arrojados juntos" desde el menú desplegable, y luego "Diseño -> compilación" verás la combinación de formas.  Esta es una vista muy útil de su mundo virtual cuando intentan restar formas y no entienden lo que está sucediendo.
