Muchos de ustedes leyendo esto probablemente tienen acceso a y la experimentan con algún tipo de software de diseño 3D ya sea profesional o libre. De las personas, es probable que haya menos los que tiene acceso a algún tipo de máquina CNC (un ShopBot u otros CNC router o molino). De aquellos, estaría dispuesto a apostar todavía menos que a y son competentes en buen software de CAM. Software CAM parece ser el eslabón más débil en lo que podría ser un fluido proceso racionalizado, pero en cambio puede ser frustrante y difícil.
Es cierto que no soy un experto en software CAM y hasta hace poco, la última vez usé CAM CNC routing algunos pedazos de muebles fue hace casi 10 años. Sin embargo, ahora tienen la oportunidad de utilizar algunas excelentes herramientas y software Autodesk muelle 9 .
Para algunos de mis colegas aquí en el muelle, así como para muchos otros, un esquema básico para la toma de diseños de la computadora a cualquier máquina que desea utilizar puede ser una herramienta útil en el flujo de trabajo digital. Lo que sigue es sólo eso – un esquema básico o la guía general de tomar tu diseño desde cualquier software para CAM y preparándose para el mecanizado.
Se supone este instructable tiene un diseño 3D modelado y han recibido capacitación para una máquina CNC de algún tipo y simplemente quiere saber cómo programar sus piezas para el mecanizado. Usted debe también ver este instructable sobre aprendizaje CNC en general!

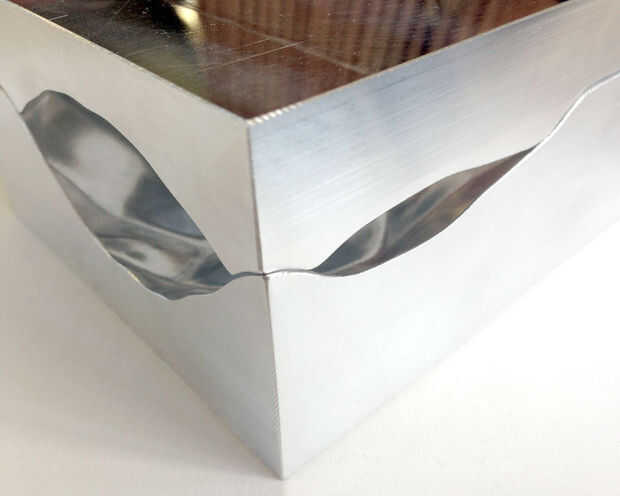

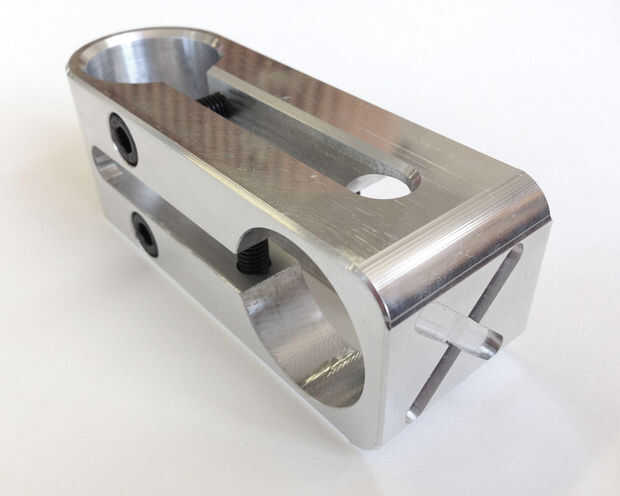

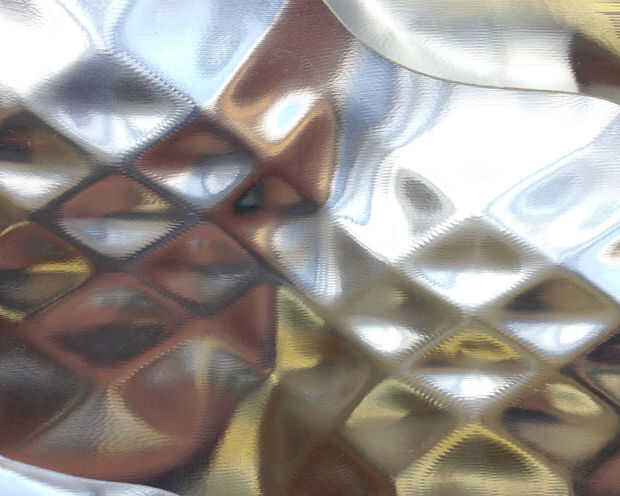

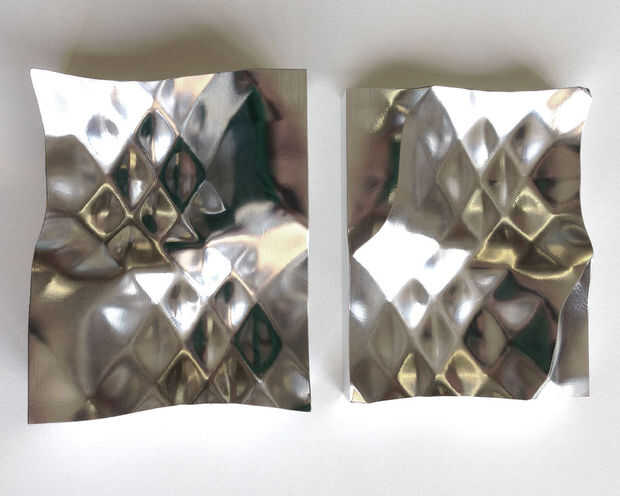

Como ejemplos, voy a salir a través de 3 proyectos distintos, creados en diferentes programas, traídos a Inventor Pro a través de varios medios y nada programado en HSMde modelado en 3D. Los dos primeros son contenedores o cofres de clases - parte de una serie de exploraciones que estoy haciendo llamado la serie de 'Geoda' que considera la relación entre interior y exterior, superficie continua y la textura. El tercero es un vástago de la bicicleta que rápidamente atrás diseñado (y había hecho algunas modificaciones!) de una foto de una madre super limpio por LDG que le gustaba el aspecto de, pero no está disponible ya!
Materiales / maquinaria

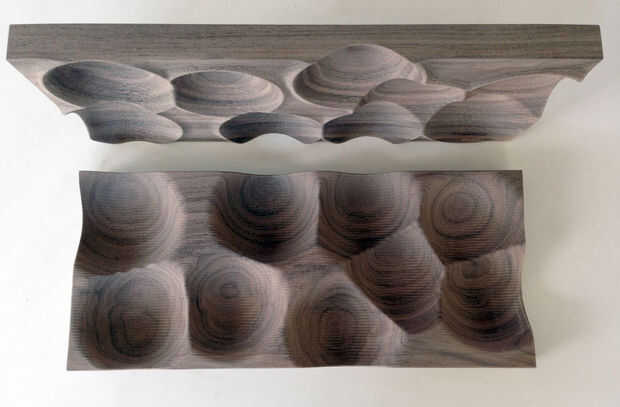

6/4 x 8 "x 20" (2) la superficie nogal / ShopBot
2 "x 6" x 9" 6061 aluminio / HAAS VF-2SS
2 "x 2" x 4,75" 6061 aluminio / HAAS VF-2SS
Software
3D modeling software (cualquier tipo)
MeshMixer (opcional)
Malla Enabler para Inventor (opcional)
Sigue leyendo si quieres que una rápida visión de los procesos que atravesó así como algunos consejos útiles!
