Paso 2: Importar su (s) o modelo de su parte en Inventor

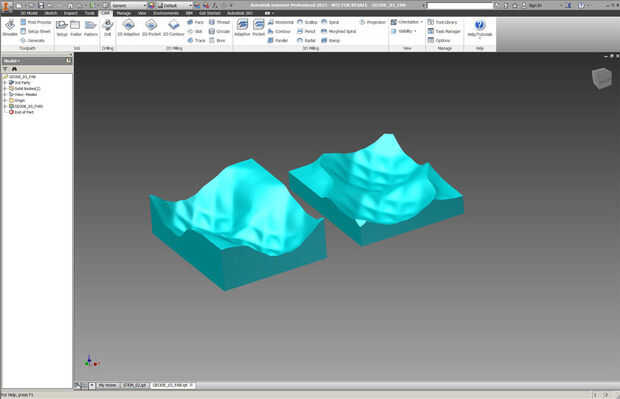

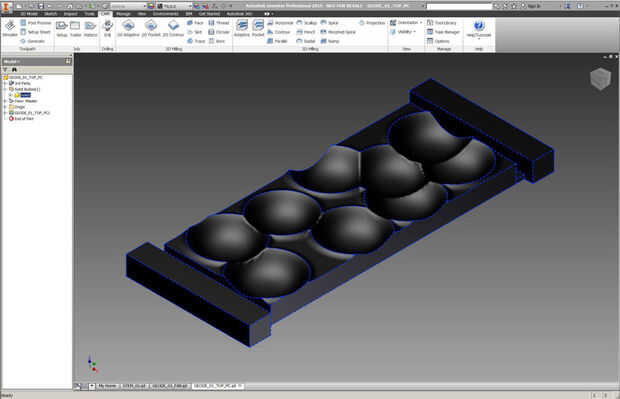

Puede importar un número de tipos de archivo en Inventor - hacer un montón de modelado en Rhino y por lo que me sorprendió gratamente Inventor podría abrir mi archivo de Rhino (formato .3DM) directamente sin tener que 'guardar como' o en otro formato de archivo de exportación! (Esto es cómo conseguí tanto de mis proyectos de Geode en Inventor) Esto es válido siempre y cuando sus modelos se hacen de polisuperficies o superficies NURBS. Si el modelo es una malla, es una otra historia. Si la malla no es demasiado compleja, puede descargar el plugin de Inventor Enabler de malla y que va a convertir su malla base características (sólidos) en Inventor. Si la malla es demasiado compleja (más probable si usted tiene cualquier tipo de geometría compleja u orgánica) entonces hay algunas soluciones. Un colega aquí en el programa de aire de muelle 9 acaba de publicar un gran instructable en hacerlo solo si... entonces si el modelo tiene demasiadas caras de malla, darle una oportunidad!

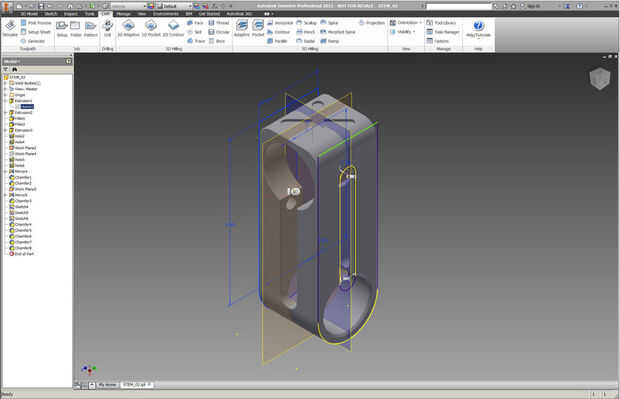

También puede modelar su parte derecha en Inventor. Para el vástago de bici que hice, sentí que necesitaba algunas restricciones paramétricas como trabajé a través del diseño, así que aproveché la oportunidad para profundizar en Inventor. Era un tipo diferente de modelado que me acostumbré a y así que había una curva de aprendizaje. Podría han modelado el vástago de Rhino en unos 5 a 10 minutos, pero entonces habría sido difícil para 'ajustar' y modificar después del hecho. Después de un día y medio de jugar sólo en el entorno de Inventor, junto con mirar unos tutoriales básicos en youtube era lo suficientemente cómoda para pasar la parte. Aunque simple y ortogonal, la pieza tenía un montón de ranuras, agujeros, avellanadores, etc. que cada lado completamente diferente!
