Paso 6: Programar su (s)

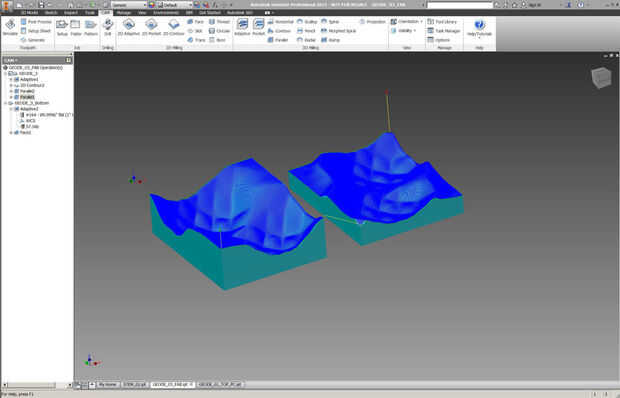

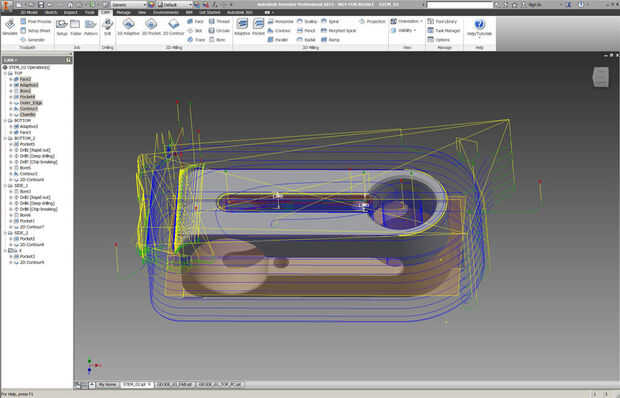

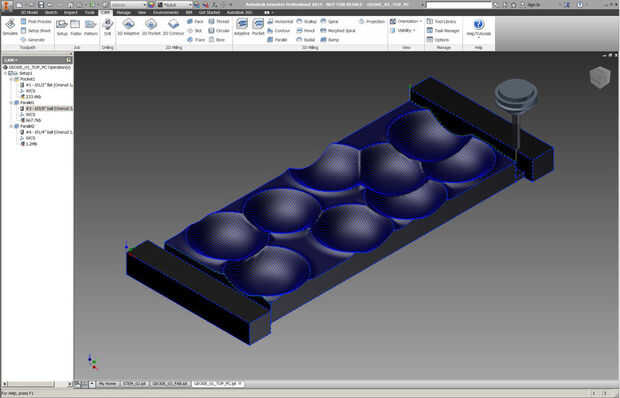

Más bien que intentar explicar todos los pasos en la programación de las trayectorias de herramienta para su (s) voy a hacerlo fácil... simplemente ver este VIDEO!! Está a sólo 23 minutos de largo y te lleva paso a paso la configuración, mecanizado de operaciones, simulación y la publicación de su trabajo! En serio... es así de fácil. HSM es bastante intuitivo y una vez que averiguar el flujo de trabajo de cambio de operaciones, herramientas, etc. es realmente fácil y rápido. Recomiendo ver el video para tener una visión general y tenerlo disponible para referirse a como programar su propia parte. El vídeo se centra principalmente en las operaciones de mecanizado 2D, pero los mismos principios básicos se aplican a operaciones 3D.
Algunas cosas que prestar mucha atención a ello - (realmente eso debe ser todo) pero pueden ser fáciles pasar por alto estos aspectos:
-WCS (sistema de coordenadas de trabajo) - Seleccione esta opción con cuidado ya que determinará la relación relativa entre la pieza y la punta de la herramienta. Ser especialmente diligentes cuando colocar los WCS si tiene varios lados a máquina y su acción es mecanizada, - puede que tenga que cambiar el WC varias veces!
-Límite de mecanizado - esto determinará los grados donde puede llegar la herramienta. Puede utilizar esto para limitar la mecanización en áreas específicas de tu parte si no quieres la pieza entera con un cierto funcionamiento de la máquina. Puede utilizar la herramienta de dibujo para crear estos límites.
-Mecanizado en alturas - similares a los límites de mecanizado, pero en el eje Z. Puede utilizar esto para limitar la profundidad de ciertas operaciones.
