De pantalla me: haciendo un apoyo (3 / 10 paso)

Paso 3: prueba y error (espuma)

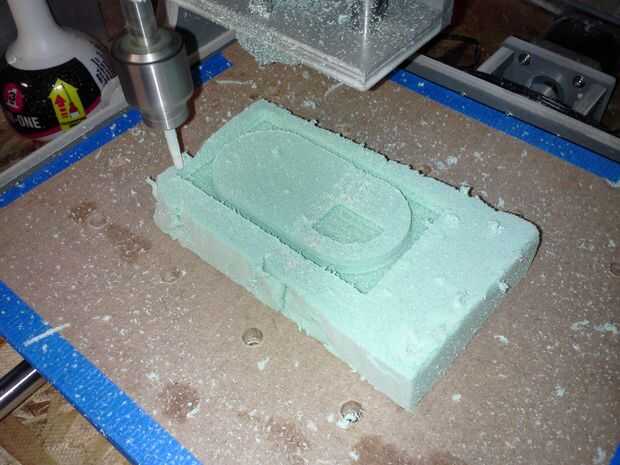

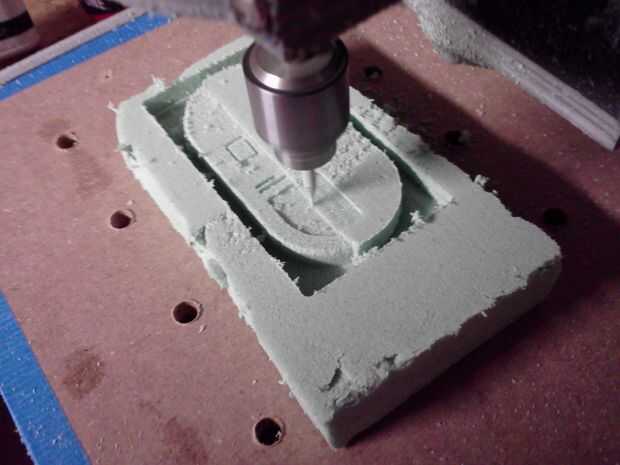

En primer lugar, tomé el modelo 3D y 3D software de Vectric Cut http://(http://www.vectric.com/WebSite/Vectric/cut3d/c3d_index.htm) para transformar la salida de archivo en 3D desde el software de Rhino en un conjunto de archivos de códigos g.  Estos archivos son las instrucciones que utiliza el software de mecanizado a la cabeza de corte de la unidad de la CNC donde moverse y a qué velocidad para lograr nuestra salida.  Decidí hacer algunos funcionamientos de prueba del modelo real (más que lo invertido para el molde) para ver el detalle del modelo.  Mi primera carrera es en la espuma de aislamiento verde como se muestra a continuación.  La primera imagen está a medio camino a través del paso de desbaste, el segundo es pasar a medio camino a través de las terminaciones, y la tercera imagen muestra finalizada la pasada de acabado.

Sobre mi configuración del CNC: es una 7 "x 7" Zen Toolworks DIY kit (http://www.zentoolworks.com/product_info.php?products_id=74) controlado por el software EMC2 de Linux (http://www.linuxcnc.org/) y es bastante evidente de los cuadros abajo que es desesperada necesitan de un accesorio de aspiradora para limpiar.

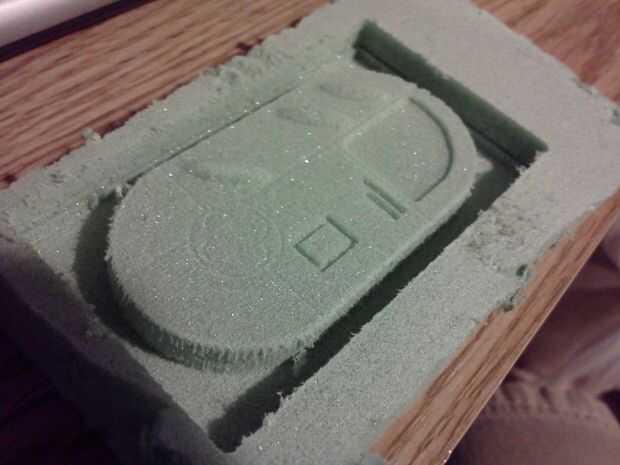

El modelo de la espuma fue un poco decepcionante.  Creo que no era lo suficientemente cerca para el paso de acabado la pasada de desbaste para que el bit final tuvo que retirar demasiado para dejar un acabado liso.  Esto es evidente en el borde exterior donde el acabado poco viajó abajo a la parte inferior exterior y hecho el contacto con el borde.  Esto debe remediarse antes de que se realizan los cortes de madera, roto de lo contrario pedacitos y la máquina podría resultar.  (Lección aprendida, mira sus caminos y uso espuma primero)
