¿De pared USB, coche y cargador de batería (2 / 7 paso)

Paso 2: Paso 1: entender el diseño y el circuito

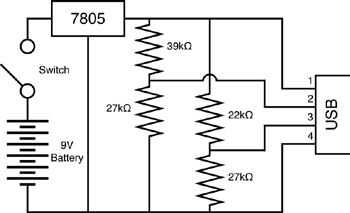

El siguiente esquema es de la Página Web de Jameco. La batería de 9V y la clavija de coaxial DC ambos se conectará al conmutador DPDT, que está conectado en última instancia a la PCB.

Para encontrar los pins del Cable USB, cortar y al final con el puerto femenino, dejando aproximadamente 2 pulgadas de alambre en el extremo de la tira. Los cables de colores diferentes están etiquetados como sigue:

Rojo: + 5V
Negro:-
Blanco: Datos +
Verde: Datos-
