Paso 11: Códigos de Color de Transistor

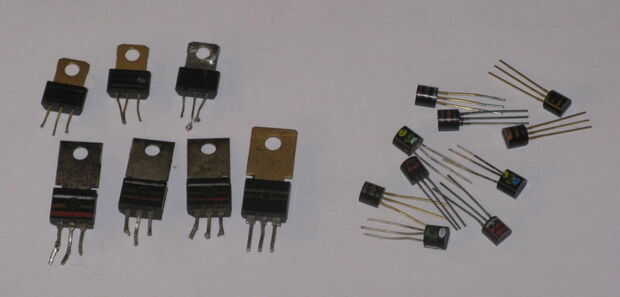

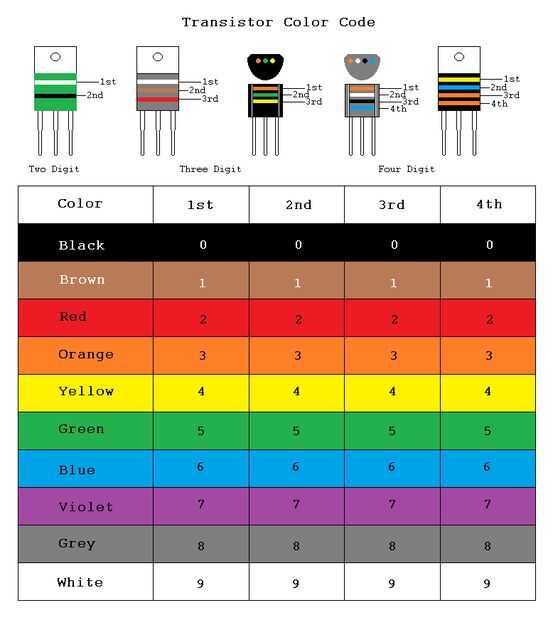

A menos que repara o revertir Ingeniero electrónica más viejos como yo, no tendrá mucho uso para los códigos de color del transistor. Al mismo tiempo eran comunes pero no son de mucha utilidad hoy en día. El código de color supone prefijos estándar transistor como 2N transistores de JEDEC. Los dígitos significativos son códigos de color EIA estándar de dos a cuatro dígitos significativos leen de arriba a abajo. Cuando las barras de color en la parte superior del transistor se leen de izquierda a derecha.
Así que si las bandas de color de transistores son rojo, rojo, rojo, rojo, lo que significa 2222. Un rápido vistazo a la hoja de datos le dirá si es un transistor de propósito general de NPN 600 mW como MPS2222 o 2N2222 o si es un transistor de potencia 2SD2222.
Prefijos comunes de Transistor
MJ: Poder Motorolla, caja del metal
MJE: Poder Motorolla, estuche de plástico
MPS: Motorolla baja potencia, caja de plástico
MRF: Motorolla HF, VHF transistor
RCA: RCA
RCS: RCS
PUNTA: Transistor de energía TI (caja plastica)
PUNTA: Transistor de energía del plano TI
TIS: Transistor pequeño TI (estuche)
ZT: Ferranti
ZTX: Ferranti
Prefijos de los electrones.
A. C.
BD
BF
BL
BS
BU
Y el último grupo de prefijos.
2SA
2SB
2SC
2SD
2SJ
2SK
