Paso 3: Cuerpo de montaje
Preparaciones

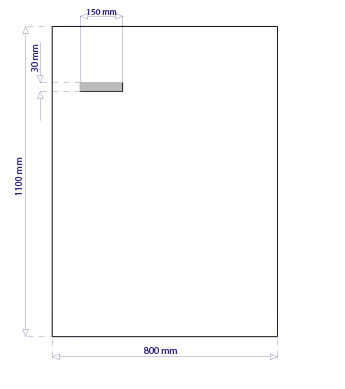

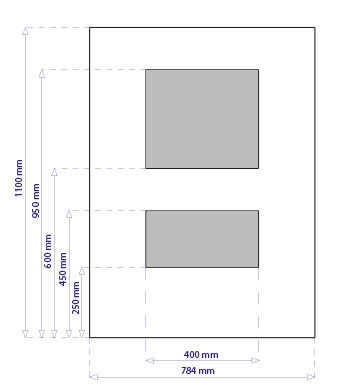

- Cortar los diferentes patrones con una sierra de calar: 4 puertas y 2 bolsillos, uno en la parte delantera y uno en la parte posterior. Se
puede ver las dimensiones en las imágenes. Don' t tire las piezas que has cortado.
-Papel de lija todo, después de cortar.

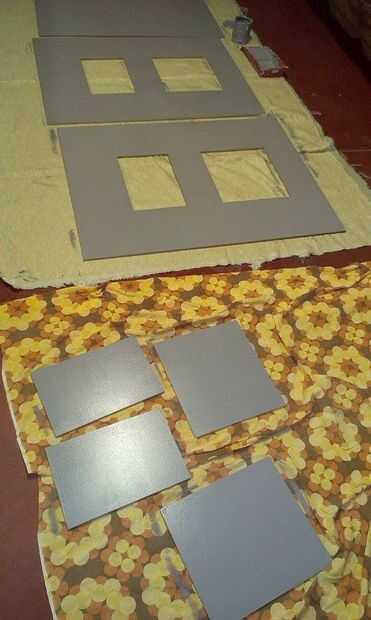

-Pintar las placas de madera. Elegimos usar gris, porque queremos que se vea como un robot real.
Base y tapa
-Tome las placas cuadrada de madera.
-Asegurar en cada placa de 4 vigas woorden en una plaza. Debe encajar perfectamente. (A)

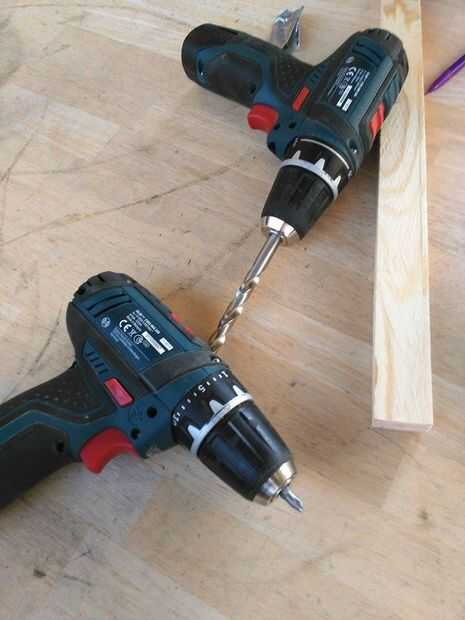

-Utilice un tornillo para fijar las placas a las vigas. Pero en primer lugar, perfore un pequeño agujero para evitar astillas.
-Hacer estos pasos dos veces, así que te conviertes en dos plazas diferentes.
-En la segunda construcción cuadrada, deberás taladrar un agujero de 510 mm de diámetro. Esto es donde va el cuello
a instalarse.
Conecte el cuello y parte superior

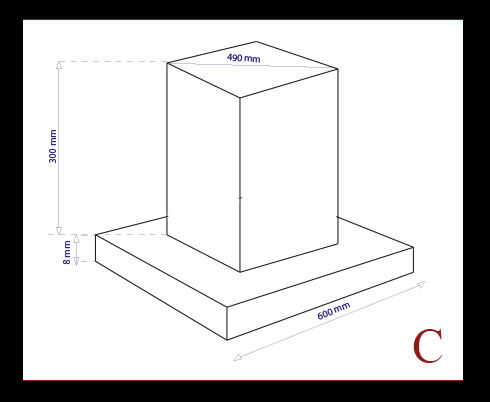

-Conecte el tubo grande en el cuerpo. Utilizamos una caja como la foto C.

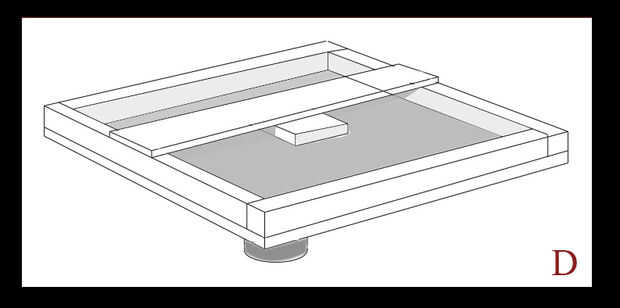

- Y conectado a la placa superior como foto D.

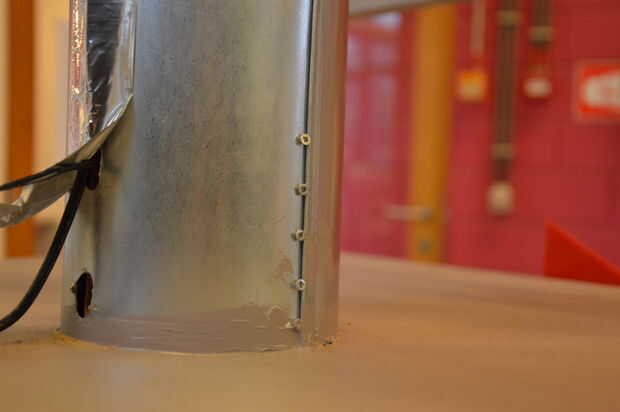

-Ahora Atornille el tubo en la caja con una fila de tornillos pequeños
Lados

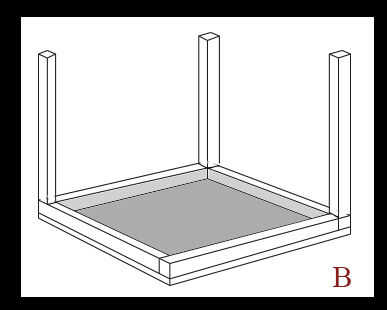

-Poner las otras 4 vigas (1020 mm x 40 mm x 40 mm) en cada esquina de la primera plaza que ha hecho. Otra vez, Fíjelos usando L-hierros. (B)
-Ahora seguro las placas de madera para el marco, que ya hizo en los pasos antes.
CUIDADO: Hay una diferencia entre el panel frontal y el panel que tiene que ser en la parte posterior.
Assembley final
-Fijar la construcción cuadrada superior en la parte inferior y los lados.
-Dé la máquina un robot extra buscar asegurar un montón de tornillos en los paneles.

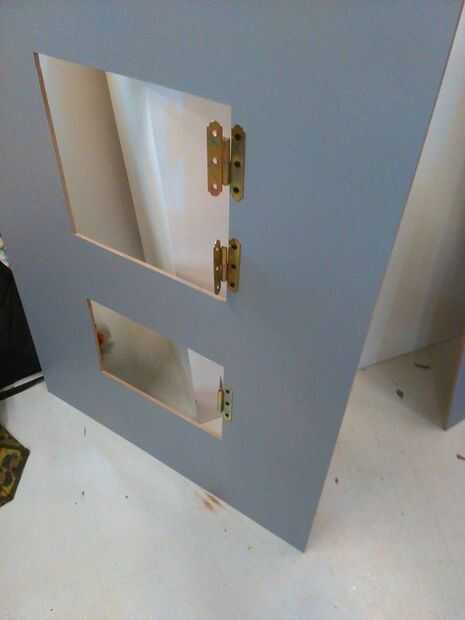

-Fije las bisagras a las puertas y las placas laterales.

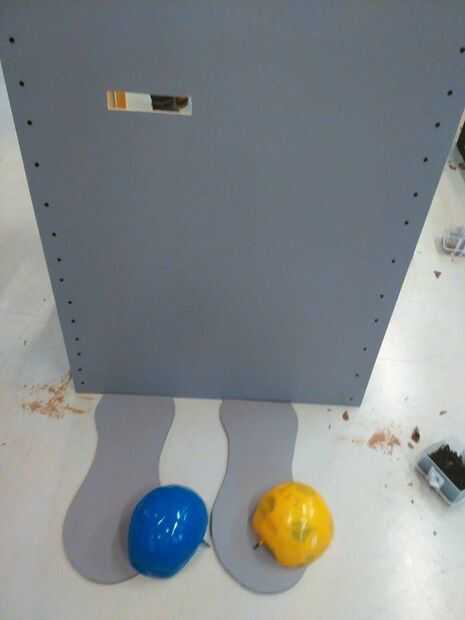

Pies

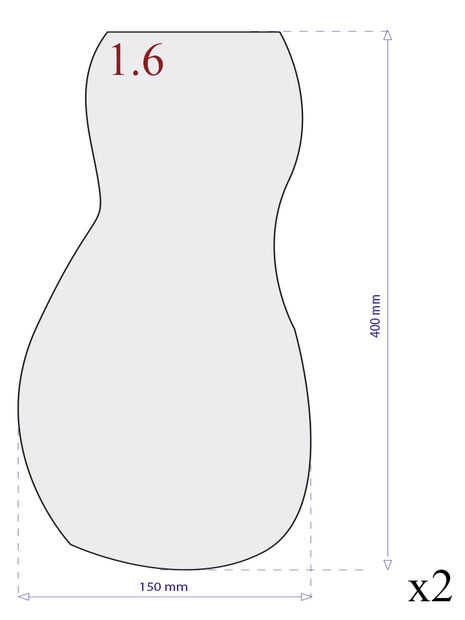

-Corte la placa de madera una forma similar a la forma de un pie. Nos hemos inspirado en la forma de los zapatos de un payaso.
