Paso 7: Cableado y electrónica

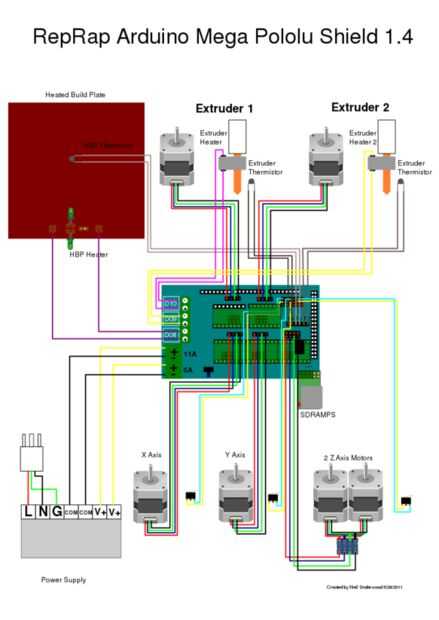

Para la información general para el cableado de seguir a esta guía:
La reanudación del cableado y la electrónica

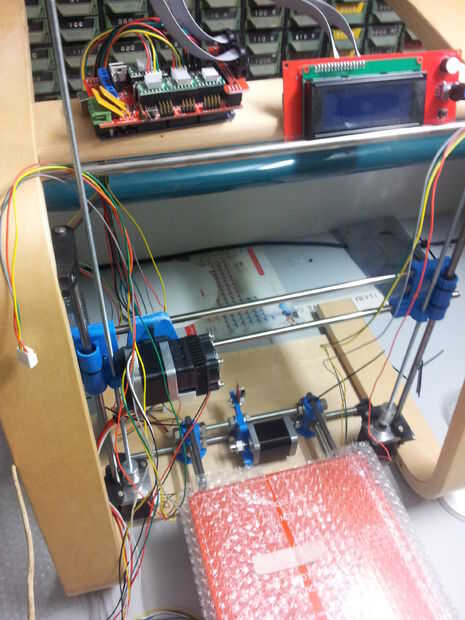

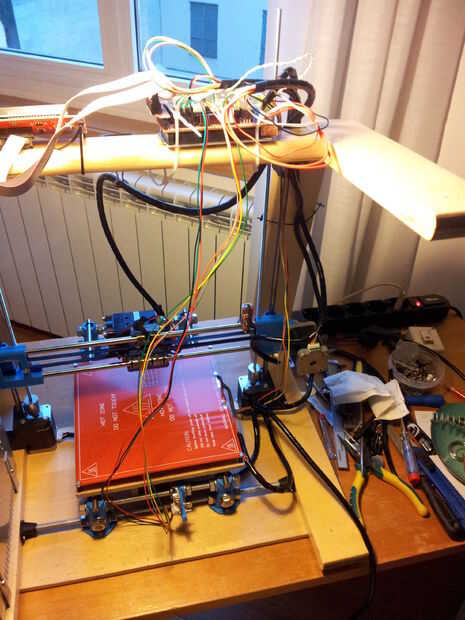

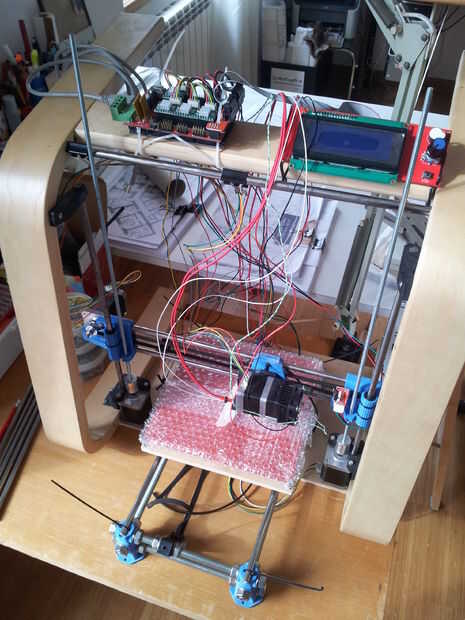

Aquí mis comentarios para la versión 3D de Poang, la posición de la electrónica está en la parte superior del marco como se muestra.
Cableado especial:

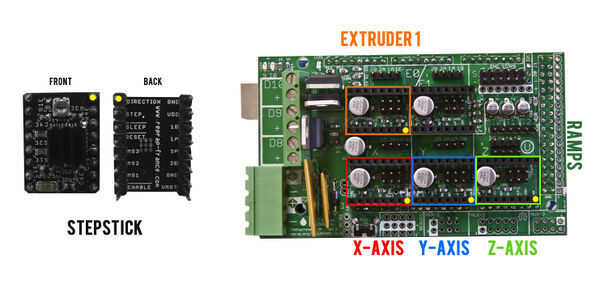

Recuerda instalar a todos los puentes para modo de microstepping 1/16 (debajo el controlador paso a paso A4988)
He utilizado el espacio libre que se utiliza generalmente para la impulsión del estirador segundo duplicando el motor Z driver, sin dividir los cables z motors en dos piernas: un solo conductor A4988 para cada motor Z (el primero es el habitual conductor del motor eje Z y el segundo es el controlador para el estirador segundo).
Para el cableado de decidir la posición de la placa electrónica y trato de llegar con la longitud de cable mínima.

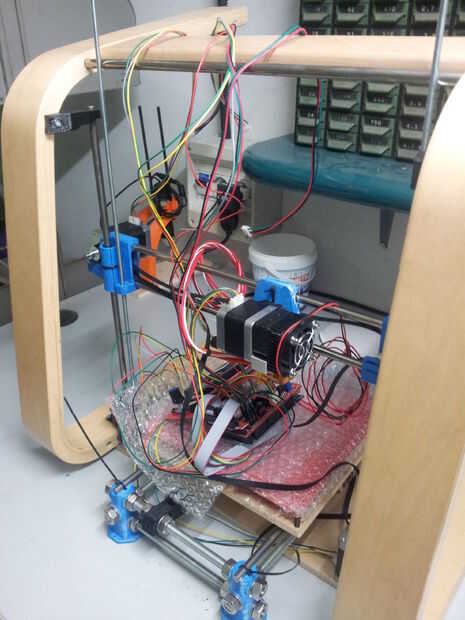

Es una buena idea usar una envoltura de cable espiral para organizar los cables, en mi caso Envuelva juntos los siguientes cables:
1) motor de Y + Y tope > electrónica
2) x motor + X endstop > electrónica

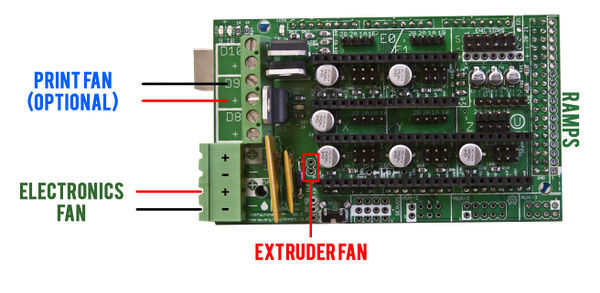

3) extrusora hotend, motor de la extrusora, fan de extrusora + termistor extrusora > electrónica

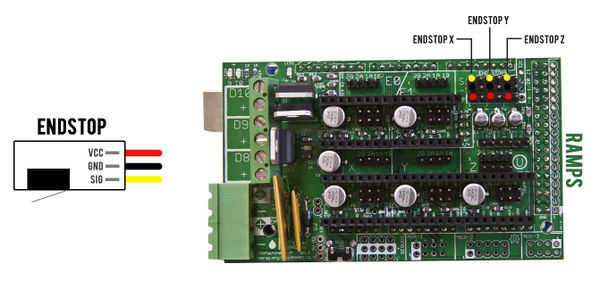

4) tope Z > electrónica
5) motores de Z > electrónica
6) calienta el suministro de cama + calefacción termistor cama > electrónica
