Dead Space: Schofield herramientas del cortador del Plasma de 211-V (9 / 19 paso)

Paso 9: Montaje: cuerpo principal

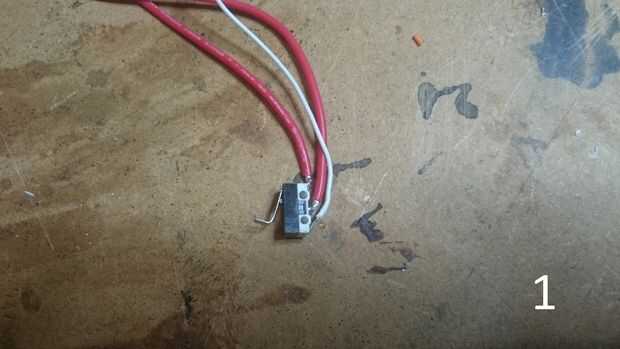

1. Soldadura de aproximadamente 150mm del cable en los dos contactos normalmente abiertos (NO) en el micro. Utilicé cable rojo para indicar que este es el camino principal para los LEDs/láser. Si el edificio que se extiende la lámina, la soldadura un cable adicional de 150 mm sobre el contacto normalmente cerrado (NC) - se utilizará para detectar el estado de activación. También doblar unos milímetros de la palanca del microinterruptor a 90 grados - esto entrará en juego cuando el gatillo está instalado.

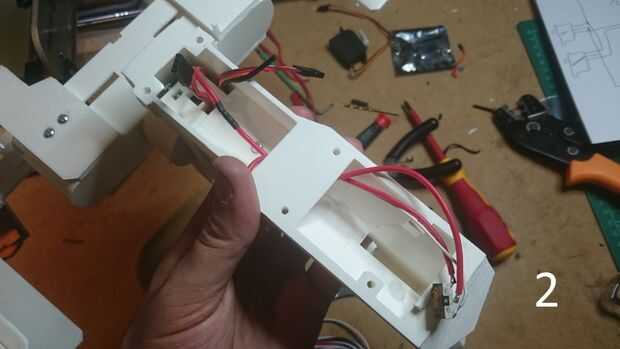

2. La soldadura de uno de los extremos de los cables NO (no importa cuál) en el positivo conducen que ejecuta hacia abajo en la hoja y cubrir con termoencogibles. Pasar el micro a través del agujero en el centro del cuerpo principal.

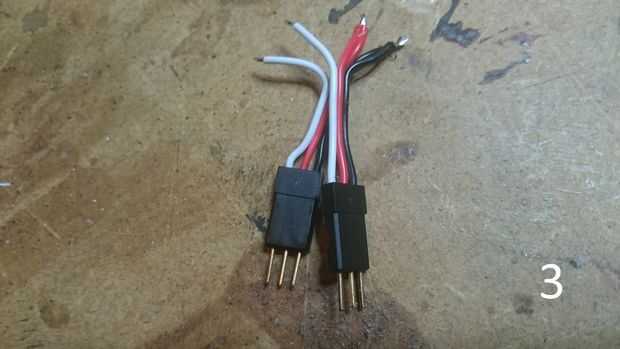

3. Hoja de ampliación: Dos juegos de pasadores de servo con alrededor de 40mm de alambre de la encrespadura y soldar tanto negativos y positivos entre sí. De dejar sueltos los cables de señal. Cuchilla estándar: se requiere solo 1 juego de pernos. Los pernos pueden ser procesados con pinzas, pero se hace mucho más fácil con una herramienta adecuada servo pin.

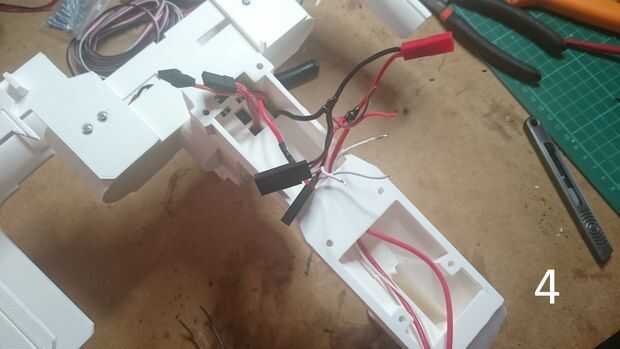

4. Añadir un JST macho con 40mm de alambre. También añadir y par de cables extra positivos y negativos en unos 30mm de largo. Soldar entre sí las conexiones negativas, es decir, los pernos de la servo - ve, el plomo en la hoja, el JST y el alambre extra. Luego soldar todas las conexiones positivas entre sí, es decir, el otro NO cable, el + ve servo alfileres y el alambre extra. Esto puede ser un negocio complicado con tantos cables, por lo que toma una mano de practica o algún hardware 'ayudando a manos' para mantenerlos todos juntos mientras se suelda. Cubrir con termo retráctil (como alternativa usé cinta aislante líquida).

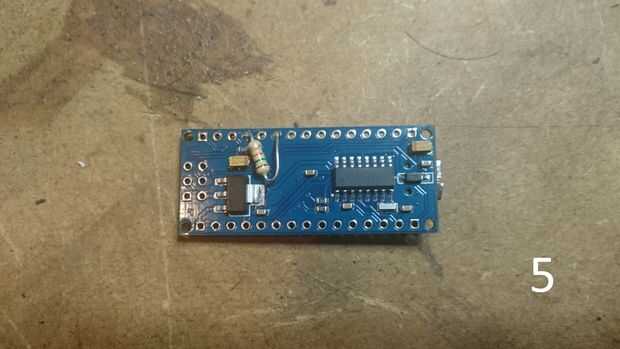

5. Hoja de ampliación sólo: Necesitamos un resistor de pull-down de 20kohm para el interruptor de gatillo. Soldadura entre GND y D3 en el nano, dejando algunos pata de resistencia expuesto en el lado de la D3 para soldar más.

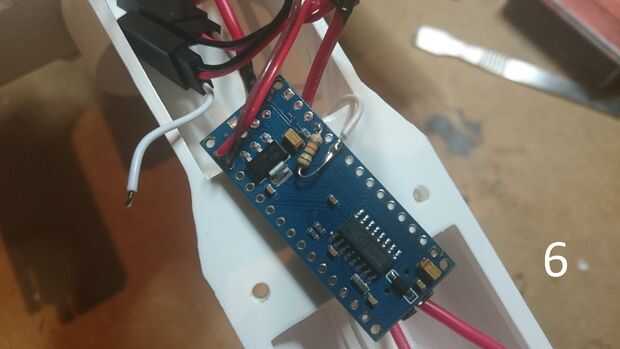

6. Soldar el cable del sensor de disparo a la pata del resistor atado D3. También el par de cables de 30mm a Vin y GND en el otro lado del Nano (Compruebe la polaridad!) de la soldadura

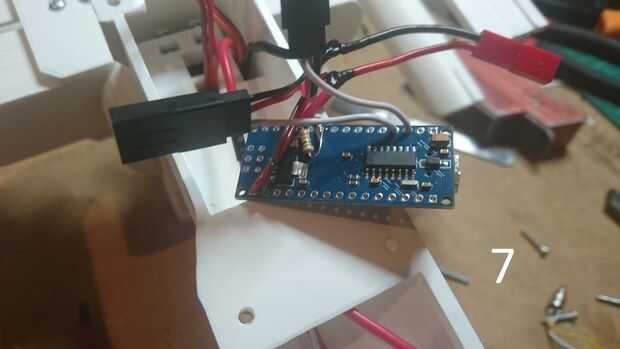

7. Hoja de ampliación: La soldadura de los pines de señal de dos servo en D9 y D10. Cuchilla estándar: Sólo de la soldadura a D9

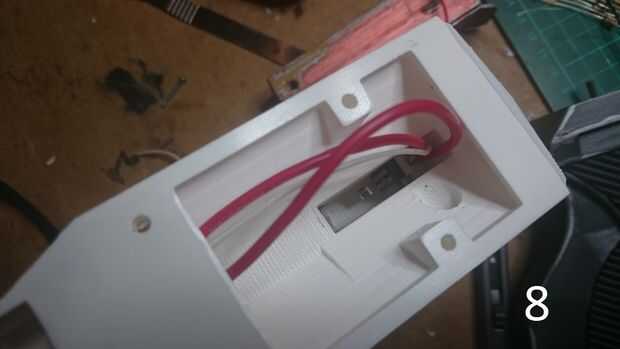

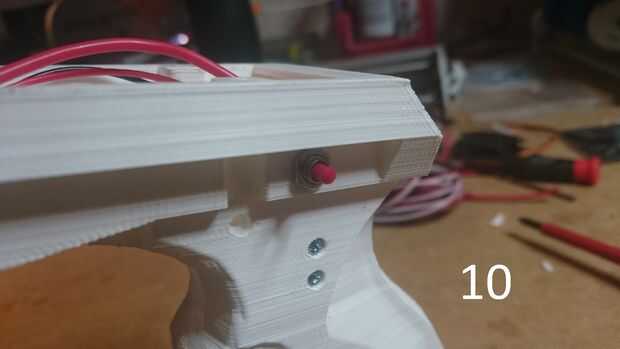

8. Ranura para el micro hacia abajo en el gatillo bien.

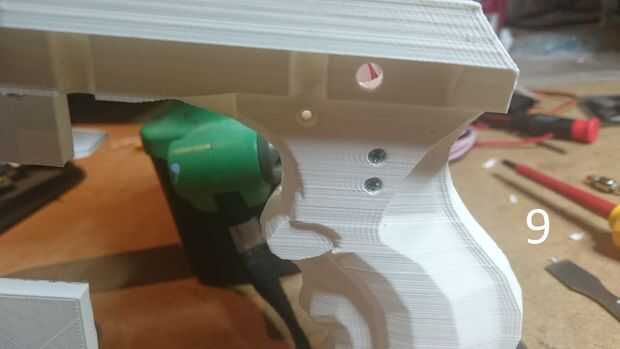

9. Utilice 2 tornillos x M2x20 para fijar el microinterruptor en su sitio. Puede que necesite agitan el microinterruptor de todo un poco para levantarse los tornillos en línea con los agujeros.
10. La soldadura de dos alambres de aproximadamente 100mm de longitud en el botón, luego inserte en el lado del cuerpo principal. Asegúrela con la tuerca suministrada.

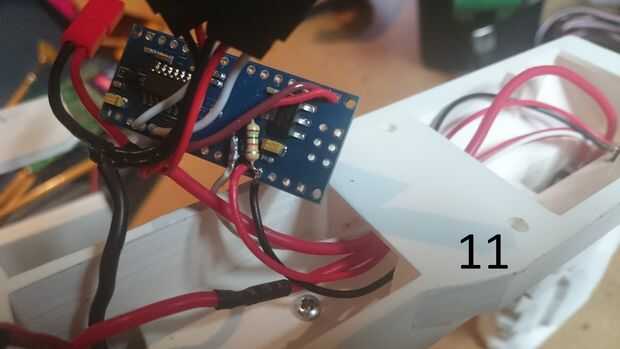

11. La soldadura de un lado del botón a GND en el Nano. Usé la pata de la resistencia que ya está conectado a GND. soldadura del otro lado en D2.
