Dead Space: Schofield herramientas del cortador del Plasma de 211-V (15 / 19 paso)

Paso 15: Asamblea: placa frontal de LED

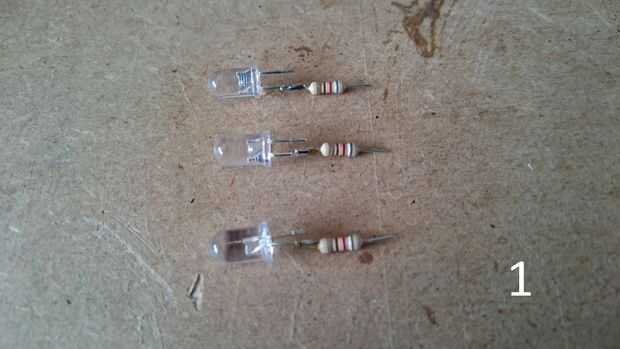

1. Tomar sus 3 LEDs y una resistencia de la soldadura (valor depende el LED) para el lado positivo de cada uno. Cortar las patas a un tamaño manejable y doble sobre.

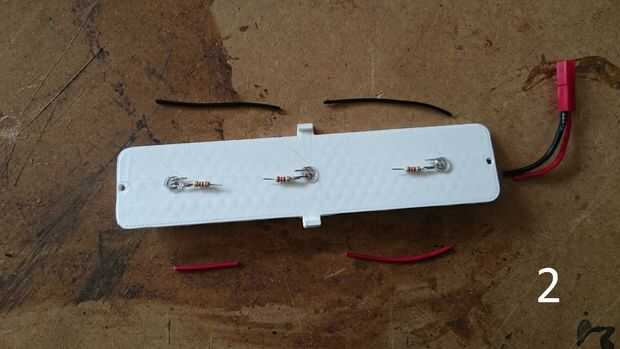

2. El LED de la ranura en sus agujeros y coloque un conector JST macho en un extremo. Cortar suficientes longitudes de alambre de modo que usted puede atar con alambre los 3 LEDs en paralelo. Usted querrá mantener el cableado hasta el mínimo para que quepa frente el servo del extensor. Asegúrese de que conectar la alimentación positiva de lo JST para el lado correcto de la resistencia para cada LED.

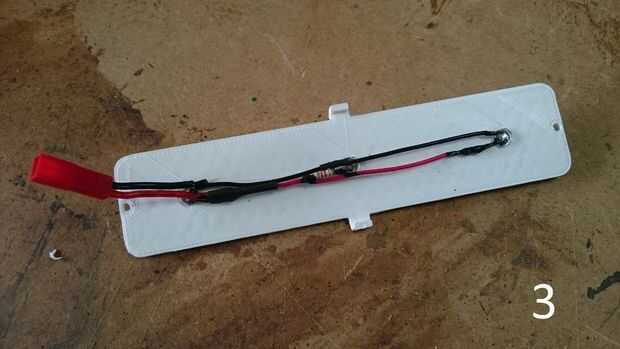

3. Tome su LED atrás y soldarlos para arriba en paralelo con el JST usando los cables que justo tamaño para arriba. Uso termocontraíbles o cinta aislante líquida para cubrir cualquiera expuesto a contactos. Una vez hecho esto, ranura de los LEDs en sus agujeros.

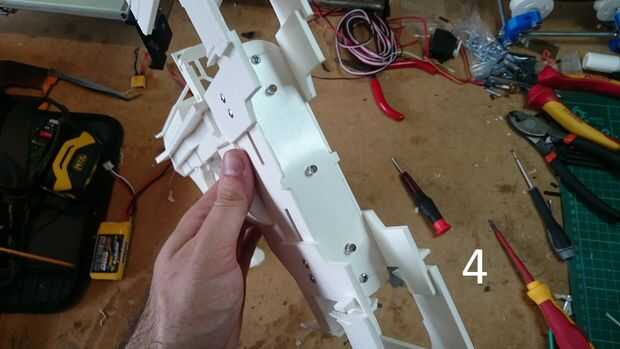

4. Conecte el JST macho a la hembra JST en la cuchilla del plasma. No importa si usted la ruta en la parte superior o inferior de los estantes en la versión extensible, debe haber suficiente espacio para acomodar los cables cuando las aletas están completamente extendidas. Utilizar extractores de auto o 2 tuercas y 2 pernos de M3x20 para asegurar la placa sobre la hoja en los dos extremos. Debe clip en bien en el medio (esto también ayuda a prevenir la hoja doblando y dejando que el resbalón de racks carga pesada). Dependiendo por lo bien calibrado su impresora es deberá presentar los bordes de la placa un poco para conseguir un ajuste decente.
