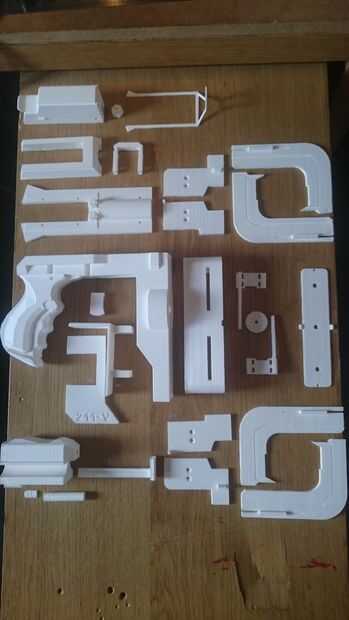

Paso 3: Piezas impresas
Prepárate. Dependiendo de su impresora usted probablemente está buscando en 40 horas de impresión aquí! Un montón de tiempo para jugar a través de los juegos Dead Space mientras esperas...
Todas las piezas impresas están en el archivo zip adjunto, pero también están disponibles en Thingiverse:
Cortador de 211-V Plasma de Dead Space
Usted tendrá que decidir qué versión desea hacer antes de imprimir!
Si quieres la hoja estándar con no extender las aletas y la capacidad para adaptarse a los lasers (pero todavía caben LED si lo deseas), luego imprimir lo siguiente:
- plasma_cutter_blade_standard.STL
- plasma_cutter_fin_panel_top_l_standard.STL
- plasma_cutter_fin_panel_top_r_standard.STL
- plasma_cutter_fin_panel_bot_l_standard.STL
- plasma_cutter_fin_panel_bot_r_standard.STL
Si desea que la hoja que se extiende con aletas que se mueven, pero se limita al montaje de LEDs solamente, entonces imprimir los paneles fin extender, extender la hoja y las piezas del estante y del piñón:
- plasma_cutter_blade_extending.STL
- plasma_cutter_fin_panel_top_l_extending.STL
- plasma_cutter_fin_panel_top_r_extending.STL
- plasma_cutter_fin_panel_bot_l_extending.STL
- plasma_cutter_fin_panel_bot_r_extending.STL
- plasma_cutter_blade_extending_rack.STL (x2)
- plasma_cutter_blade_extending_pinion.STL
Versión de láser :
- plasma_cutter_blade_front_laser.STL
Versión LED :
- plasma_cutter_blade_front_led.STL
Imprimir todo lo que no está en las listas anteriores. Cada archivo STL sólo tiene que imprimir una vez, aparte de la rejilla en la versión extensible que tiene que imprimir dos veces. La parte más grande es la empuñadura y el cuerpo principal, por lo que es probablemente sabio comprobar que cabe en el volumen de fabricación de la impresora antes de imprimir nada. Cabrá en un 200 x 200 x 200 construir volumen si se gira 45 grados.
20% relleno y 2 perímetros es suficiente para una estructura resistente pero ligera.
