Dead Space: Schofield herramientas del cortador del Plasma de 211-V (8 / 19 paso)

Paso 8: Montaje: lámina

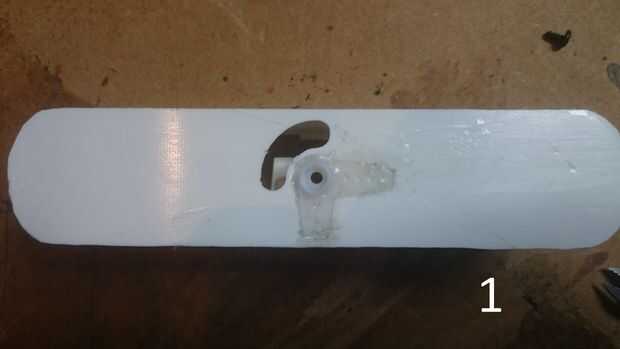

1. Recortar el cuerno del servo para que quede bien en la ranura en la parte posterior de la hoja. Procurar que el agujero en el centro de la bocina se alinea con el centro general de la hoja.

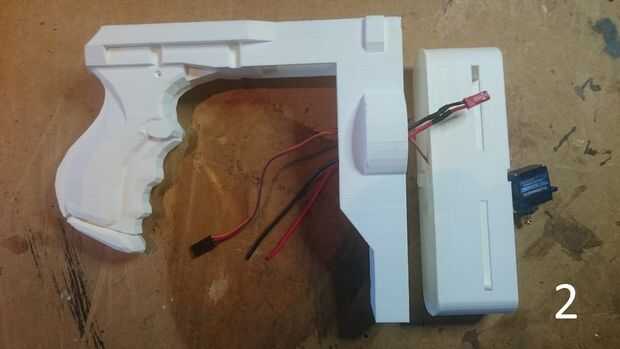

2. Si la cuchilla de la extensible, del edificio pasan su plomo micro servo a través de la hoja y luego a través del orificio descentrado en el cuerpo principal. Para ambos tipos de hoja, pase una hembra JST con 160 mm de cable a través del mismo orificio.

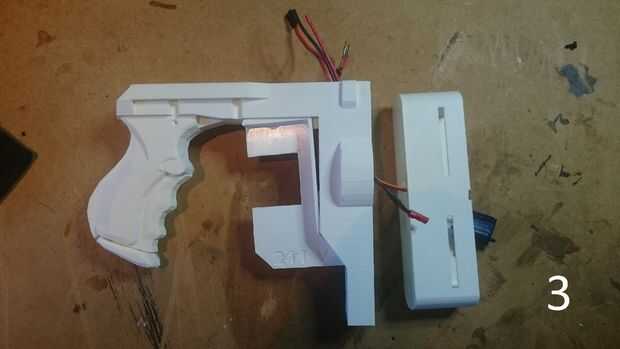

3. Ranura de montaje del servo en la parte posterior del cuerpo principal, asegurándose de que todos los cables pasan por el lado del servo y a la parte superior sin quedar atrapado. El servo montaje encaja más fácil si cierre la parte inferior primero, luego empuje la tapa en su lugar. No es absolutamente tan fácil como me gustaría, pero aparece en relativamente bien. Ahora es un buen momento para acortar y volver a poner fin a los servos. Esto se puede hacer con pinzas, pero es mucho más fácil con una herramienta de la encrespadura de servo pin.

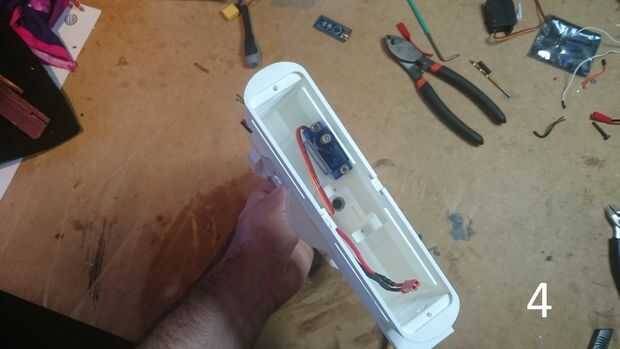

4. Pase el conector JST a través de la hoja, luego el cuerno en el servo del rotor de tornillo. No preocuparse por lo que la posición del servo está en todavía, esto sólo evita todo cayendo a pedazos mientras pones juntos.

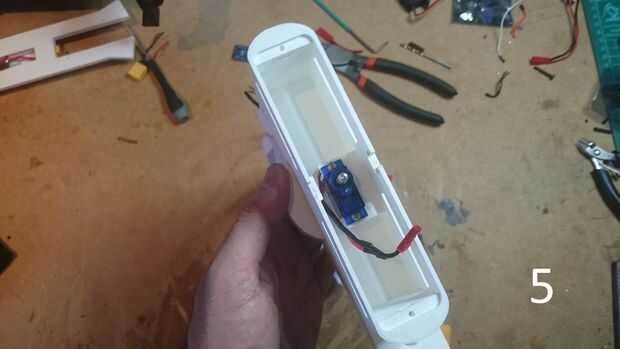

5. Hoja de ampliación sólo: Atornille el micro servo en la hoja, asegurando los cables que salen hacia la parte superior de la cortadora de plasma.

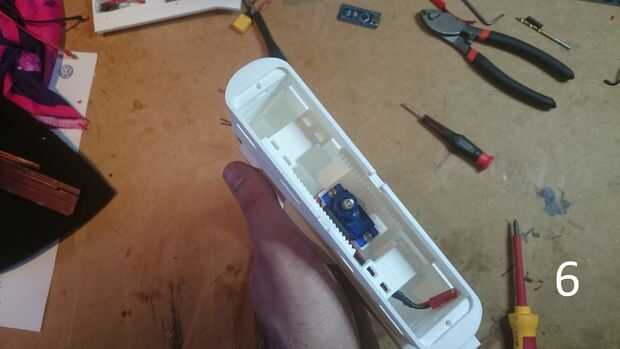

6. Hoja de ampliación sólo: Ranura para la extensión de los estantes en su lugar. Puede que necesite doblar cuidadosamente los lados un poco al pop les.

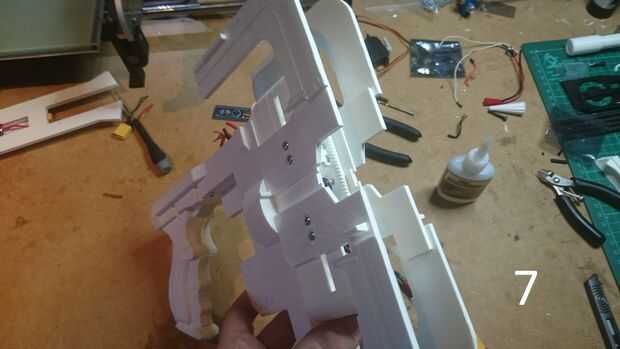

7. Hoja de ampliación sólo: Colocar las aletas a las barras utilizando machuelos auto o M3x20 pernos y tuercas.

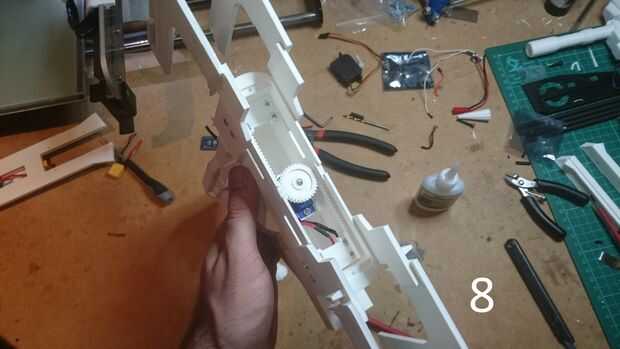

8. Hoja de ampliación sólo: Con las rejillas en los extremos de su recorrido, aliviar el piñón en el micro servo. Debe doblar los lados un poco para conseguir los dientes de espiga con dos estantes. Si el piñón no forma en el servo, muy cuidadosamente agrande el orificio. Usted quiere que sea un ajuste apretado para que no resbale durante su uso, así que no exagere. Una vez más, no te preocupes todavía el alineamiento del servo.
