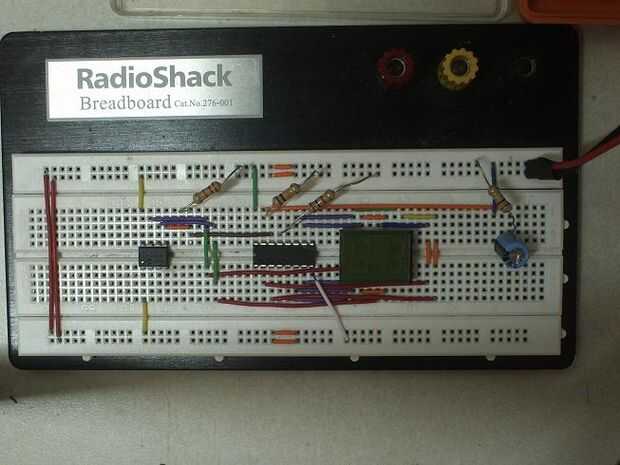

Paso 1: Construir el circuito

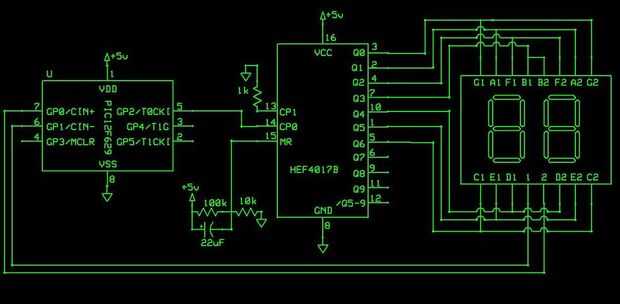

Parece un poco confuso al principio pero realmente no. El PIC12F629 es el microcontrolador más básico conoce y es en este circuito para demostrar la capacidad de multiplexación.
No es crítico que los segmentos están encendidos, el Q puede ir a la patilla de segmento más cercano de la salida de década. (Me gusta Q0 para subir a G así que su línea de doble al inicio) La parte más importante es la dos resistencias y la tapa en el centro, que hacen un auto reset por lo que la década comienza en Q0 en el arranque. He incluido una pantalla segmentos marcados.
