Decodificador simple 3-8 / tutorial de demultiplexor

esta guía está destinada a personas nuevas a la electrónica (como yo) que quiera entender cómo 238 decodificadores (demultiplexores) trabajar. Estos son de uso frecuente en proyectos de cubo del LED y esperemos que este ejercicio simple ilustrará cómo funcionan.

como entiendo decodificador y demultiplexores son esencialmente dos nombres para la misma cosa. De ahora en adelante usaré el decodificador de la palabra:

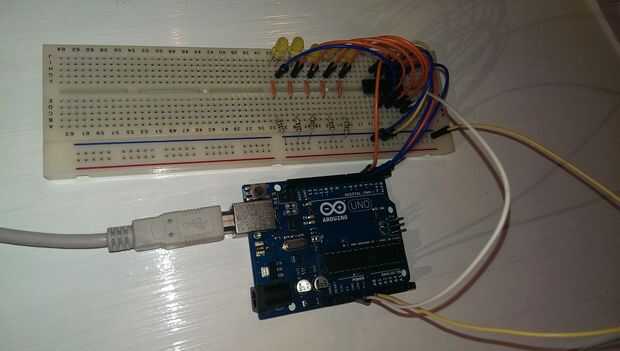

Componentes que utiliza:
Arduino UNO
Protoboard con el "carril" adjunta a la derecha (para la conexión a tierra)
74HC238 decodificador (http://www.electrokit.com/74hc238n.43068)
5 LED amarillo (el más barato que pude encontrar)
5 resistencias á 150 Ohms (marrón-verde-marrón-oro)
cables de protoboard

Etiquetas: Arduino, Decodificador, Demultiplexor, 74HC238
