Paso 2: 74HC238 Datasheet
La primera imagen muestra todos los pernos: A0-A2 son las entradas de selección, E1-E3 son entradas "Permitir" que se deben establecer ya sea alta o baja para el decodificador trabajar (según el esquema de la tabla de verdad), Y0-Y7 son 8 salidas, Vcc es la tensión de entrada, GND es la tierra (no usado)
Se utilizan los pines E0-E2 si quieres cascada conectar varios decodificadores en serie/paralelo, que no voy a hacer aquí, pero esto se hace a menudo en grandes cubos de LED - para conseguir resultados aún más.

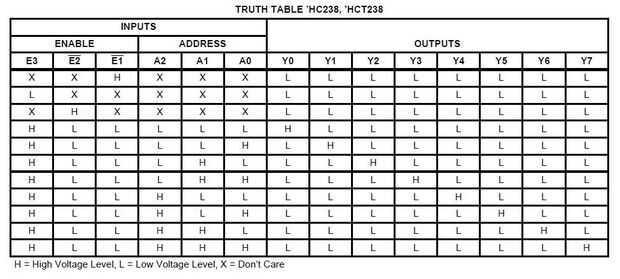

La tabla de verdad muestra las "reglas" para los pines de entrada 3 selector (y el "Permitir" entradas, aunque éstos son constantes) para encender cada una de las 8 salidas. Por ejemplo: si queremos encender LED nr 1 (conectado a la salida Y0) debemos mirar la fila nr 4 (desde la parte superior) y mantener todas las entradas de selección 3 (A0-A2) set a bajo. También, E3 debe ser alta mientras que E2 y E1 son bajos.
