Paso 3: Configurar

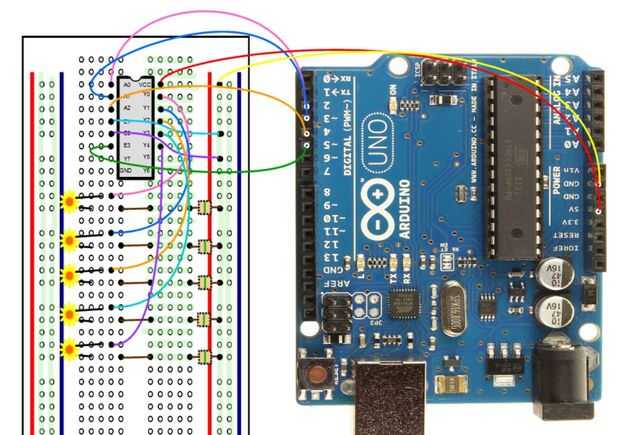

VCC debe conectarse a la alimentación de Arduino (5V)
A0 a Digital 2
A1 a Digital 3
A2 a digital 4
E1 y E2 deben mantenerse bajo todo el tiempo, así que estos conectar dos al ferrocarril con conexión a tierra en el protoboard.
E3 a Digital 5. En mi código voy a hacer el Arduino digital hacia fuera del perno 5 alto todo el tiempo (como el decodificador no funciona lo contrario). Podría conectarse E3 Vcc en lugar de ello, como también tendrá corriente y ser alta todo el tiempo.
Conecte las salidas Y0 Y4 para lo 5 diodos LED como se muestra.
Los LEDS todos tienen una pierna más corta y una pierna más larga. Poner los LEDS en la protoboard con la pierna más larga en la parte superior (como se muestra).
Conectar la pierna más corta a través de un cable corto y un transistor de 150 Ohm a la "tierra"-carril. No importa qué dirección pones la resistencia, trabaja ambas maneras.
