Decodificador simple 3-8 / tutorial de demultiplexor (4 / 4 paso)

Paso 4: El código de Arduino

Ahora solo falta agregar el código.

/*

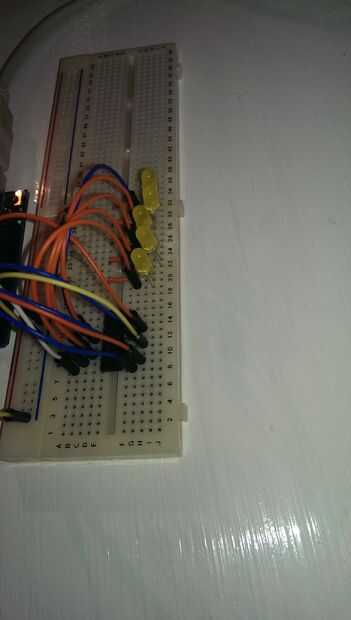

A través de los 5 conexión a LEDS
Robert Månsson

Mi decodificador E1 y E2 es baja, E3 está conectado al pin5 (alto)
*/

const int selA0 = 2;
const int selA1 = 3;
const int selA2 = 4;
const int E3 = 5;

void setup()
{

inicializar las salidas de control
pinMode (selA0, salida);
pinMode (selA1, salida);
pinMode (selA2, salida);

digitalWrite (selA0, bajo);
digitalWrite (selA1, bajo);
digitalWrite (selA2, bajo);

digitalWrite (E3, alto);
}

void loop()
{
/ * enciende LED 1 * /
digitalWrite (selA0, bajo);
digitalWrite (selA1, bajo);
digitalWrite (selA2, bajo);
Delay(1000);

/ * enciende LED 2 * /
digitalWrite (selA0, HIGH);
digitalWrite (selA1, bajo);
digitalWrite (selA2, bajo);
Delay(1000);

/ * enciende LED 3 * /
digitalWrite (selA0, bajo);
digitalWrite (selA1, HIGH);
digitalWrite (selA2, bajo);
Delay(1000);

/ * enciende el LED 4 * /
digitalWrite (selA0, HIGH);
digitalWrite (selA1, HIGH);
digitalWrite (selA2, bajo);
Delay(1000);

/ * enciende el LED 4 * /
digitalWrite (selA0, bajo);
digitalWrite (selA1, bajo);
digitalWrite (selA2, HIGH);
Delay(1000);
}
