Paso 10: Conectar la placa a la Junta y poder
A continuación necesitará conectar la placa a la Junta Directiva y la Junta de la energía.
El cable verde que viene de la placa va al pin 4.
El cable rojo viene de la placa va a 5V0.
El cable negro que viene de la placa va a GND.
El cable rojo de la batería se conecta a Vin.
El cable negro de la batería se conecta a otra tierra.

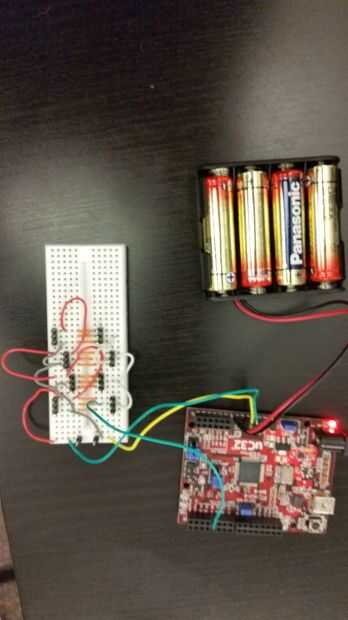

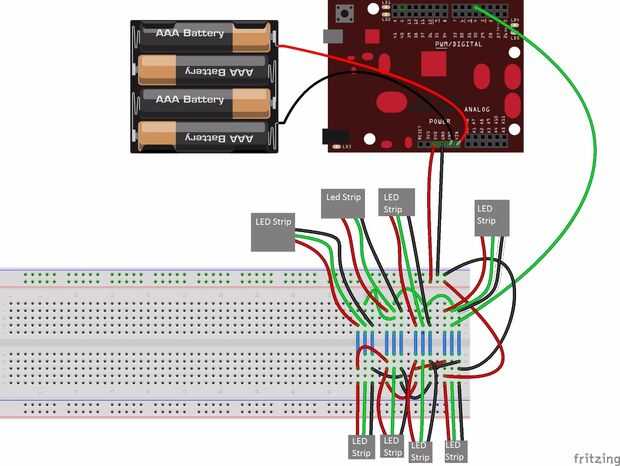

Enchufe el 8, encabezados macho de 3 pines en la placa donde van los LEDs. Esto es marcado en la imagen de Fritzing y aparece conectada en la foto de la protoboard.
Antes de poner el traje juntos conecte las tiras de LED, prestando especial atención a la orientación de alimentación y tierra. Asegúrese de que los LEDs muestran el patrón correcto, y enciende. Si la Junta mantiene reseteo de energía que hace que las tiras de apagar y encender, ellas dibujan demasiado corriente. O disminuir el brillo o el número de LEDs.
