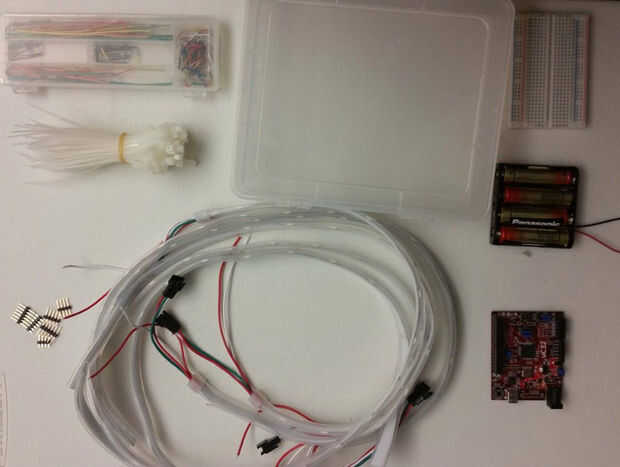

Paso 1: Reunir los materiales
El primer paso es reunir todos los materiales y herramientas que necesitará para hacer el traje.
Materiales:
-8 tiras de LED
Alternativamente, si desea encontrar con hacer muchas soldaduras te pueden conseguir un rollo de tiras y cortar a la longitud deseada y la soldadura de los conectores. Este método sin duda sería mucho más barato.
-1 caja clara
Usé el de Digilent cuadro de proyecto porque me ha pasado a tener uno. Delgado tiene bastantes paredes para cortar a través, pero permanece firmemente cerrado. También es el tamaño correcto para sentarse en la espalda de los perros.
-Claro pequeña Zipties
No necesitan necesariamente ser claro, ya que esto se verá sobre todo en la oscuridad, pero se ve más bonito.
-Limpiar pintura en aerosol (opcional)
En una versión de este traje roció la caja clara con pintura clara que parecía nublado. He encontrado esto ayudó a difundir la luz mejor, por lo que el cuadro se parece más a una forma más que un montón de puntos.
-Sólida base alambre
Usted necesitará alambre para hacer el pan de embarque para las tiras de LED. Núcleo sólido es más fácil de usar con breadboards. Lo mejor sería tener por lo menos 4 colores de hilo para que se puede diferenciar entre las distintas señales, es decir, energía, tierra, datos, etc.. Los cables de este kit de cables funcionan muy bien para esto.
-Protoboard mitad
Un tablero de tamaño medio pan encajarán mejor dentro de la caja y obstruir menos luz, más sólo necesita unas pocas líneas.
- UC32
Esto le indicará a las tiras del color y el brillo.
-8, 3-pin headers
Para conectar las tiras a la protoboard.
-4 AA, paquete de la batería
Para alimentar el tablero y las tiras.
-Pilas AA
Herramientas:
-Caliente la pistola de pegamento y pegamento caliente
-Rotulador
-Papel
-Pinzas
-Cuchillo del Exacto
-Taladro
Esto no es necesario, pero a partir de los agujeros con el taladro hace mucho más fácil.
