Paso 8: Configurar tu placa para las tiras de LED
Para programar las tiras de LED, ya que todos van a tener lo mismo en ellos, podemos usar un pin de datos. Contamos con también solamente uno 5V y GND pin que podemos utilizar para las tiras de LED. Esto significa que tenemos que utilizar el protoboard para hacer 8 puntos, con alimentación, datos y tierra en el protoboard.

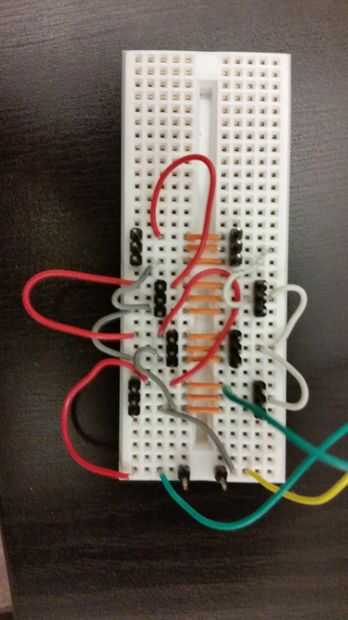

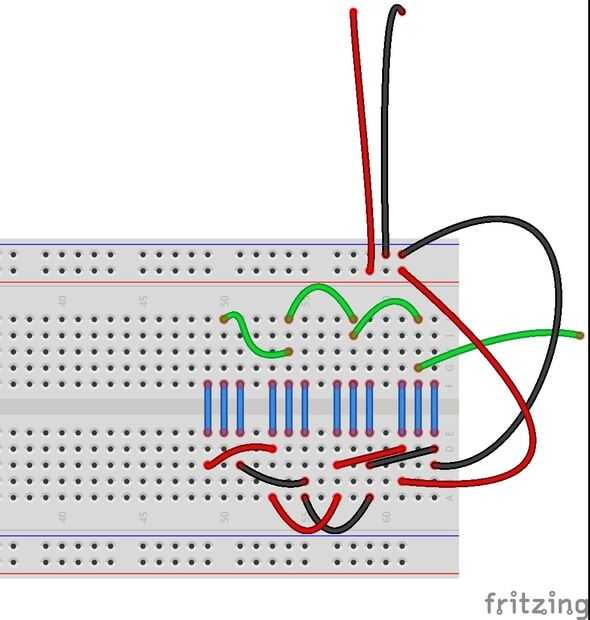

Arriba se muestra la imagen de Fritzing para el protoboard así como mi protoboard terminado.
El azul (en la imagen de Fritzing) o naranja (en la placa física), conectan los dos lados de la placa. De esta manera podemos estirar las tiras a cada lado.
Los cables rojos conectan todos los nodos que tienen el poder. Los cables negros conectan todos los nodos que han y el verde (en la imagen de Fritzing) o blanco (en la placa física) Conecte todos los nodos que deben ser datos.
La placa final debe parecerse a la imagen de Fritzing adjunta a este paso. El verde, los cables rojo y negro el borde de la imagen eventualmente se conectarán a la Junta.
