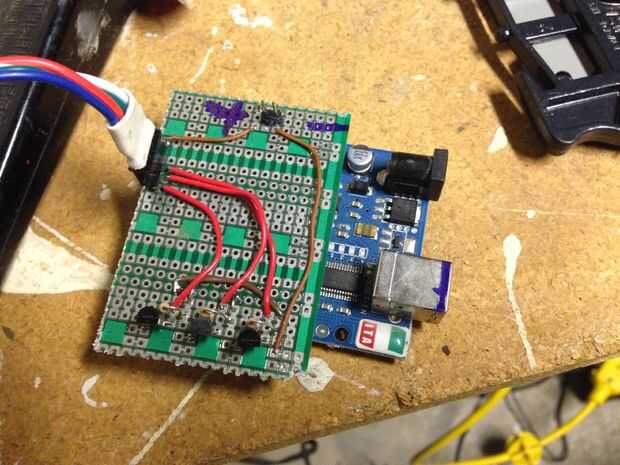

Paso 5: Construir un escudo de arduino para alimentar la tira del LED
De nuevo, no crear un esquema, sólo con alas. Pero sólo usé un transistor 2n2222 simple como un interruptor para encender cada uno de lo R-G--segmentos B.
Si tuviera que hacerlo de nuevo, yo usaría una de las tiras de la luz con un puerto serie para que cada LED puede ser controlado individualmente.

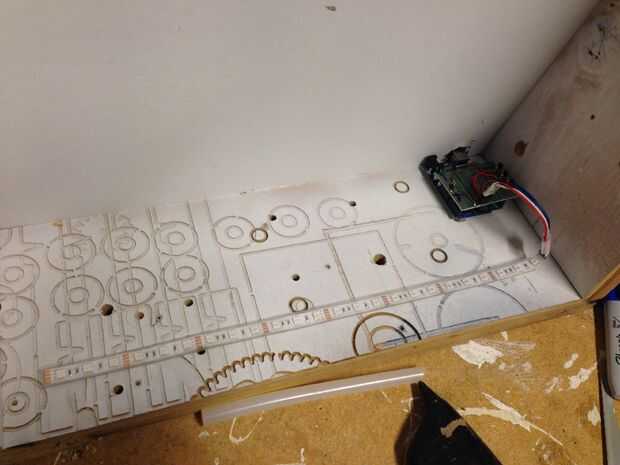

Poner la tira del LED y arduino en su caja como se muestra.

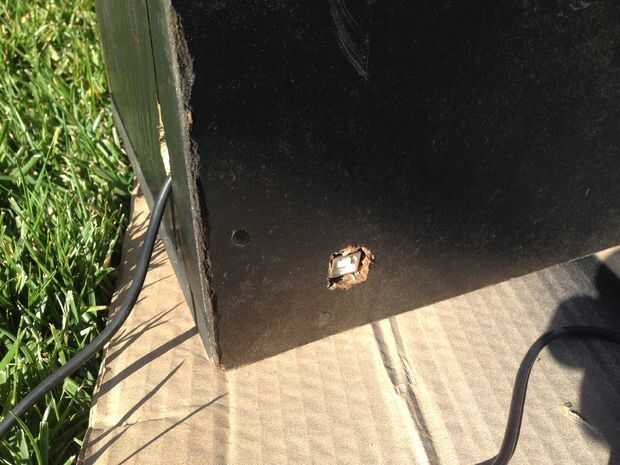

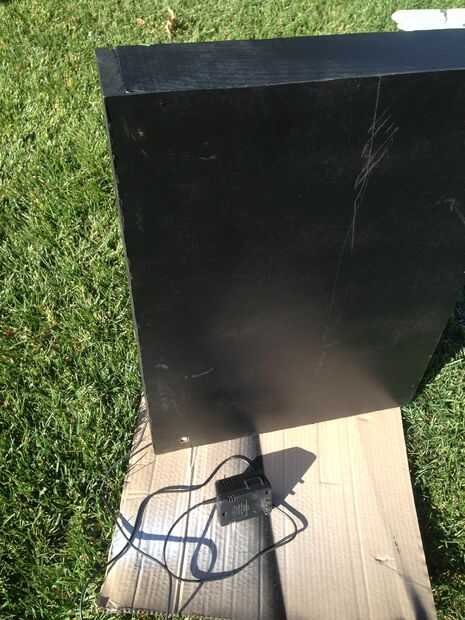

Corté un agujero para el ladrillo de alimentación 12 V, así como para el puerto USB por lo que puedo actualizar el software sin desarmar nada.
FYI, el arduino puede correr directamente desde 12V! No hay necesidad de un regulador independiente. Es agradable.
