Paso 5: Conexión de los LEDs

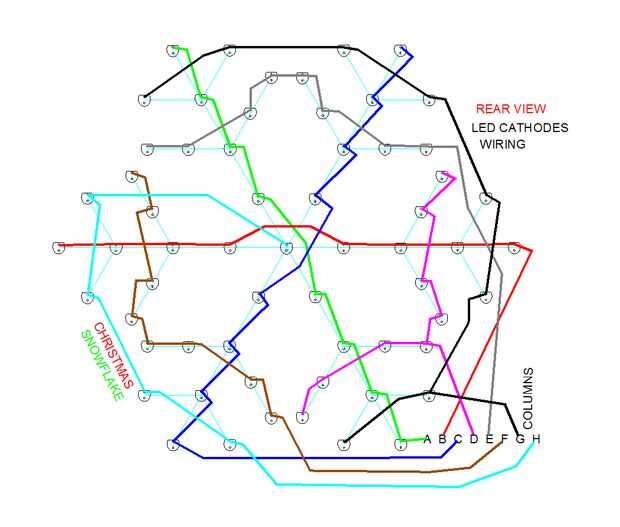

Una conexión del cátodo es el cable más corto junto a la parte plana de cada led.
Usando el filamento fino, de un solo cable (puede utilizar alambre trenzado en lugar de ello si lo desea, aunque no se ve tan prolijo) aislado. Realizar las conexiones por striping con cuidado suficiente aislamiento para envolver el cable alrededor de cada cable led sin cortar completamente el cable.
(Utiliza dos hilos de diferentes colores para los cátodos y ánodos para facilitar el seguimiento de errores)
Cada conexión de la soldadura como vas.

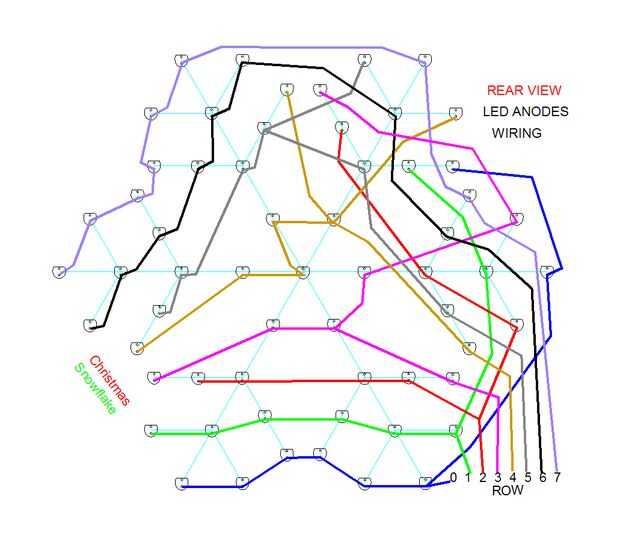

Después de realizar la última conexión en una fila o columna, deje suficiente cable libre para la conexión a la placa que está diseñado para caber en el espacio en el centro led.
No soldar los conductores de menos de unos 5mm de cada LED y ajuste los cables después de hacer todas las conexiones.
(Punta: celebrar cada LED llevan corte para evitar que volando.)
Punta: Si utiliza pequeños trozos de cinta de PVC o etiquetas adhesivas para marcar cada cable de la fila o columna hará más fácil identificar cuando se conecta a la placa.
Los cables de LED cortados están afilados, puede cubrir sobre más adelante con otra hoja de plástico tamaño similar o de la tarjeta.
