Decoración de la ventana del copo de nieve de Navidad LED de animación (6 / 9 paso)

Paso 6: Hacer el PCB y los elementos.

hice mi PCB utilizando el "método de transferencia de toner", usando un hierro viejo para transferir el tóner sobre un trozo de tablero del PWB. No describir cómo se hace aquí como otras personas probablemente han hecho buena instructables o tutoriales de la web sobre él.

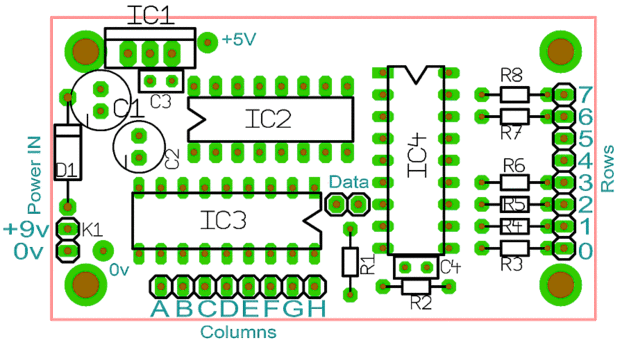

La disposición del PWB es en el documento PDF listo para imprimir en el tamaño correcto (sin ajuste de escala como antes).

Fácilmente podría construir el circuito en "perforada" por el contrario, no es demasiado complejo.

Montar las piezas como se muestra, asegurándose de utilizar un zócalo para el microcontrolador.
El ICs que todos enfrentan en diferentes direcciones debido a facilita la disposición del PWB.
(Generalmente no hacerlo - pero quería evitar la necesidad de acoplamientos de alambre y mantenga la Junta pequeña)
Asegúrese de que encajen con las marcas de pin1 emparejando el diseño.

Asegúrese de que los condensadores electrolíticos están equipados con la marca de polaridad negativa que empareja el diseño.
El diodo está equipado también con la banda blanca que el diseño de la marca.

Conecte los cables de filas y columnas en el orden correcto.
Puede soldar directamente en los agujeros de la pcb o usar pernos de encabezado de paso 2,54 mm.
