Paso 3: Hacer la tira de
Me tomé un tiempo para darse cuenta cómo conseguiría el LED en las bolas en el buen sentido lo que se enfrentan en la bola. Después de mucho trastear se me ocurrió una solución estable que funcionó bastante bien.

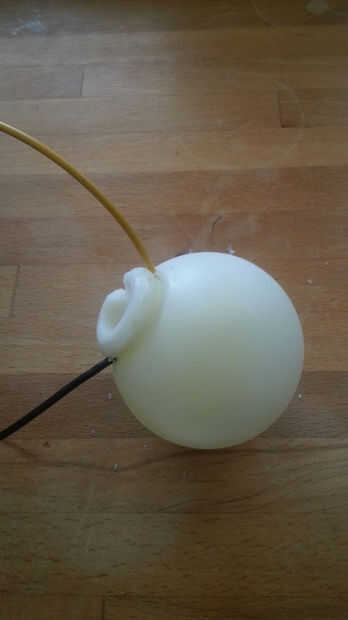

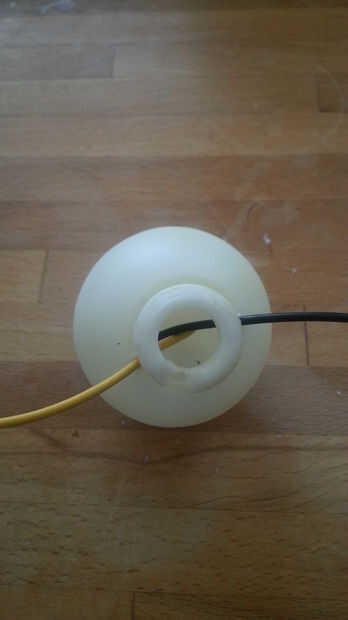

Taladrar pequeños agujeros en los lados de las bolas donde los hilos de rosca y entonces los soldados a las piezas pequeñas de PCB.

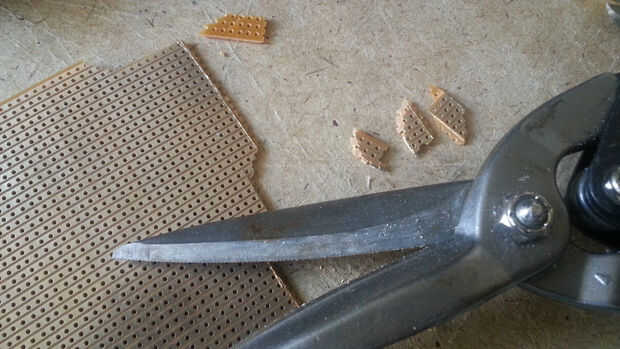

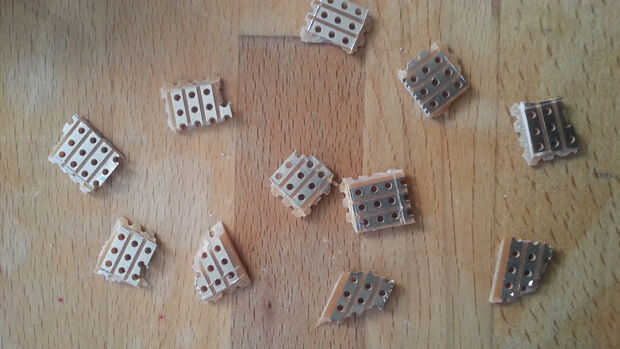

Para el PCB he utilizado trocitos de una Junta de experimento que yo soldar todas las piezas (led, resistencia y alambre) en. Puesto que los led requiere lo que supongo ~ 3V 20mA y mi plan era utilizar la entrada de 5V. Y un cálculo rápido con la ley de ohms demostró que una resistencia de 100 ohm haría el truco. Así que conecté todos los LEDs en paralelo. Esto es no sólo necesario (ya que la conexión en serie requeriría más de 5V para funcionar), pero también le da la ventaja de que si uno pasa los demás un mal funcionamiento podría funcionar todavía.

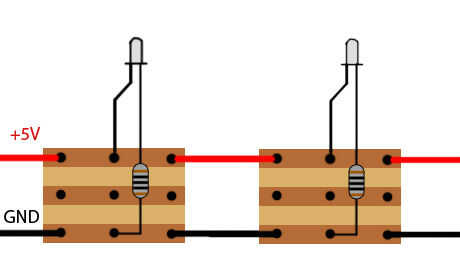

A soldar todas las piezas como se ve en el dibujo.
Consejos:

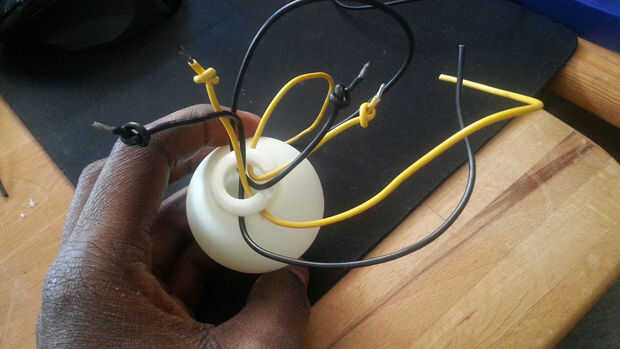

Para hacerlo un poco más durable atado un nudo en el extremo de cada cable. De esa manera en caso de alguna cepas el nudo sería tomar la carga en el lugar de la soldadura que hará durar mucho más tiempo.
Y también usé tres carriles sólo para evitar cualquier puente no deseados debido a la mala soldadura o lo que nunca pero se podrían utilizar dos carriles.
Los cables de una fuente de alimentación son un poco sobre dimensionada para un proyecto como este que significa que los cables son bastante gruesos. Hizo un poco más complicado soldar en la placa pero recorte hacia abajo un poco realmente lo más fácil soldar en.
