Paso 6: LED parte 2 - tipo de WS2812B
Más diversión con LEDs inteligentes:

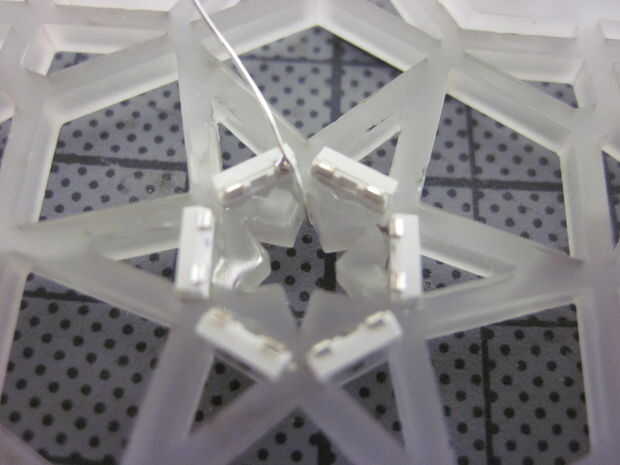

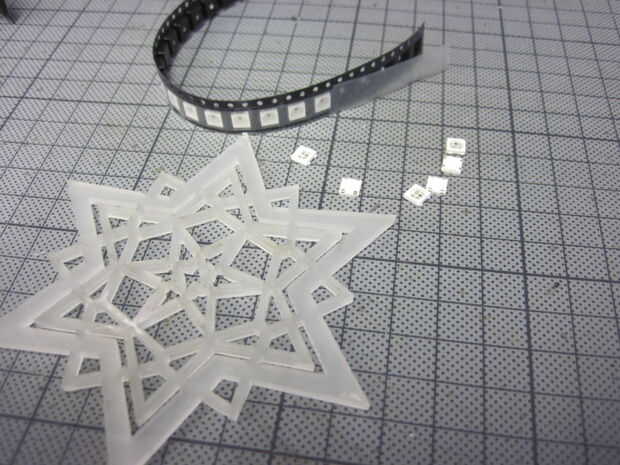

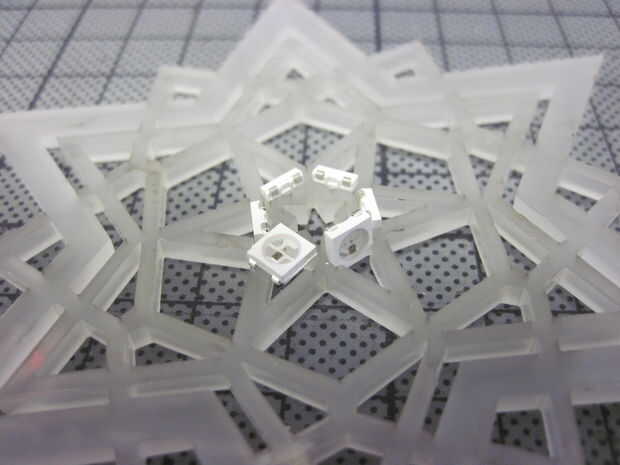

Insertar WS1812B LEDs en los agujeros del cuadrado - los lados con los pads de soldadura deben mirar hacia arriba o hacia abajo (de lo contrario no encaja). Asegúrese de que cada LED se inserta de la misma manera (mira la almohadilla marcada - un borde pequeño triángulo en la parte superior del LED marca el cojín de la tierra).

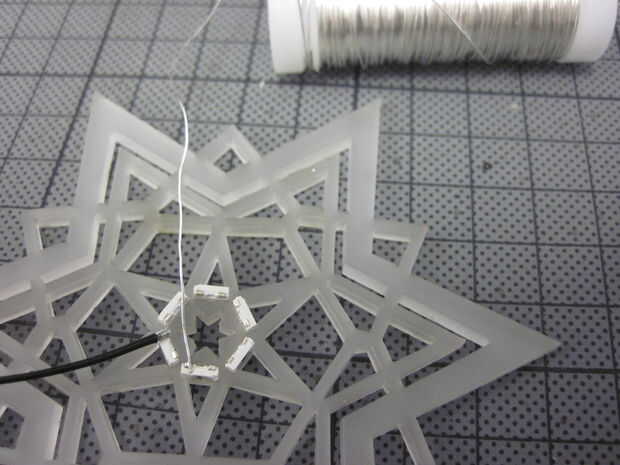

Soldar un alambre de plata fino en el vecino de la almohadilla del triángulo marcado (el pin de datos, la hoja de datos es su amigo) y pasarlo a través de un agujero del copo de nieve al otro lado. Encontrar el pin de salida de datos del vecino - este debería ser el pasador más cercano del siguiente LED. El alambre en el cojín de la soldadura y corte el cable. Continuar con lo siguiente datos en el pin hasta que todos los LEDs están conectados.

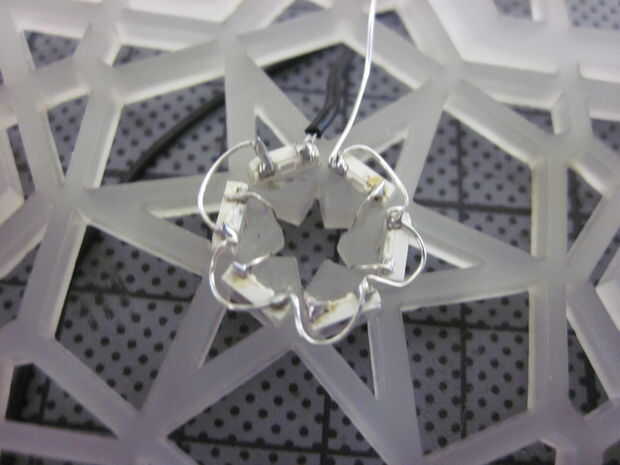

Conecte los electrodos de tierra de cada LED a un lado con el cable y lo mismo para las almohadillas de VCC.

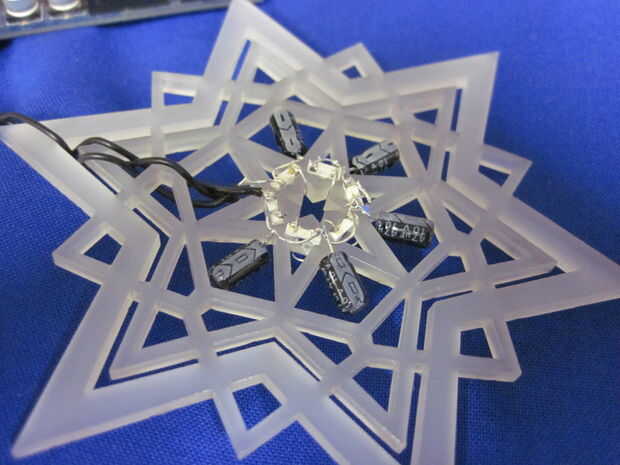

Tres cables (aislados) en la tierra, VCC y hasta última ahora inconexos datos en cojín de la soldadura.
