Paso 2: Luces de emergencia
Luces de emergencia
Estos tal vez necesaria para lugares teniendo un montón de cortes de energía.
MATERIALES NECESARIOS
8-10 x Leds superficie 4 pines
1 transistor Verro Junta
Interruptor de 2
Caja de superficie 1
Cables de
9V batería y cargador de batería
Cautín y soldadura
Tijeras y cinta aislante
PROCEDIMIENTO
1. determine el positivo pernos y pernos negativos en la superficie del 4 pin LEDs. Generalmente se encuentran en un lado y puede ser descubiertos mediante el uso de un multímetro en el modo de zumbador.
2. la Junta de verro fue cortada en trozos de 2 por 2 sistemas de LEDs.
3. el LED se fijaron cuidadosamente que los pernos positivos estaban en una línea y los pines negativos en otro.

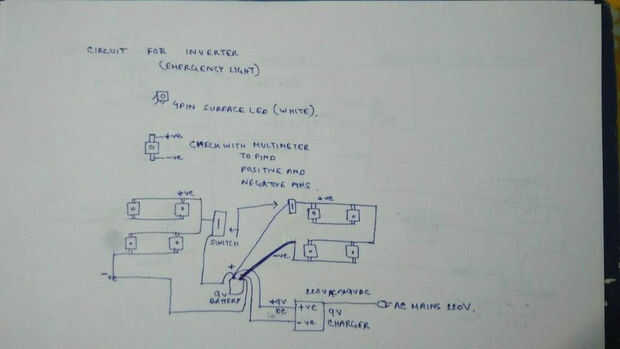

4. el diagrama del circuito se muestra aquí cómo solucionarlos y soldarlos.
5. dado que los LEDs no pueden soportar más de 5v tan 2leds fueron conectados en paralelo con los otros 2 en serie.
6. el segundo es opcional, ya que sólo se descarga la batería más rápidamente.
7. el terminal positivo fue conectado a un interruptor, que fue conectado al terminal positivo de una batería de 9V.
8. el polo negativo de los LEDs fueron conectados al negativo de una batería.
9. el terminal positivo del cargador fue conectado con el + ve terminal y el terminal de - ve fue conectado con el lado negativo. Cargador 9v específico debe usarse para prevenir el problema de la batería.

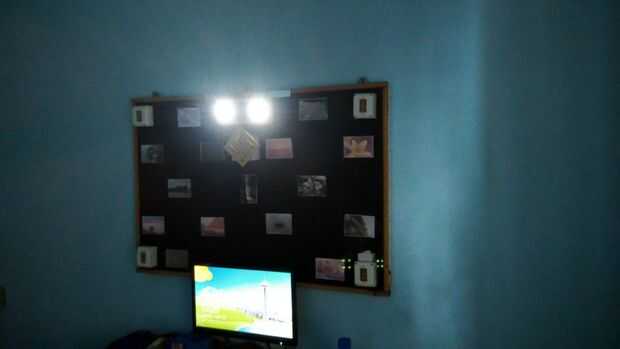

10. la instalación se ajuste dentro de una caja de superficie, todos los cables estaban aislados y cintas de doble cara fueron utilizados para montar los tableros verro en lugar.
