Paso 4: Luces de discoteca
Este es uno de los más importantes en este instructable.
La danza de LEDs a la música. Tiene 2 canales como estéreo izquierdo y derecho.
MATERIALES NECESARIOS
2 tableros de x Verro
1 x lado macho estéreo

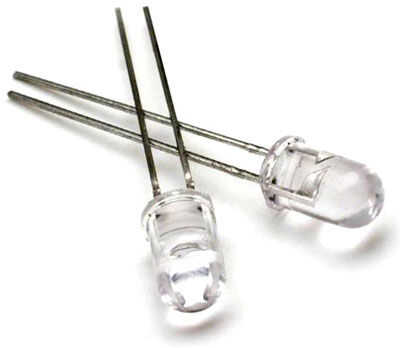

10-12 x color azul y verde LEDs

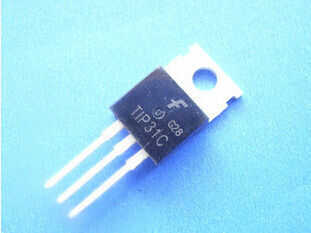

2 x transistor TIP31 NPN
1 jack macho de x USB
Cinta de doble
Cautín y soldadura
Cinta aislante
Cables de
Cajas de superficie
PROCEDIMIENTO

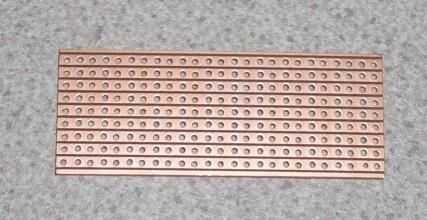

1. los tableros de Verro se cortaron en trozos de 5. 4 para los conjuntos de led y 1 para el sistema de control.
2. 2-3 leds fueron soldadas paralelo a cada mesa. Los cables fueron conectados con el negativo y el positivo de los leds.

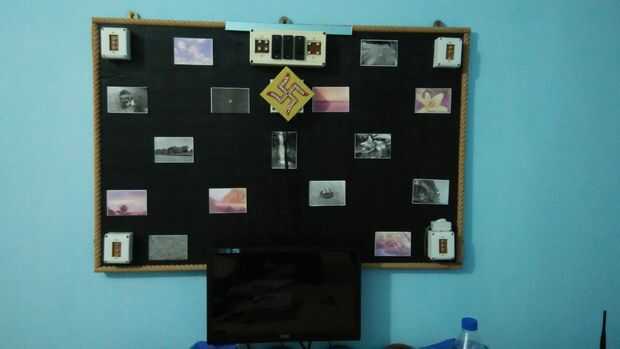

3. dos grifos y papel fue utilizado para llenar la superficie de la caja y los leds fueron relleno dentro de cada uno de ellos para hacer 4 piezas del mismo modo.

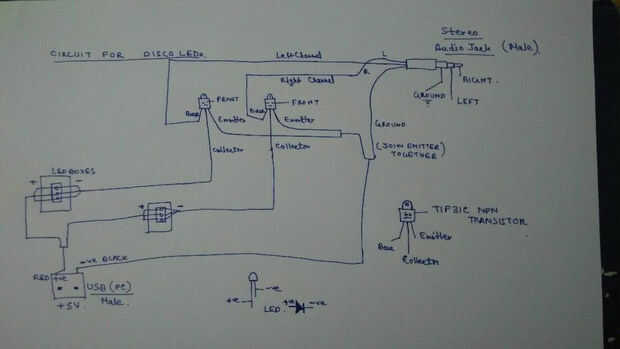

4. para la placa de circuito, se siguió el diagrama. 2 transistores TIP31 se pusieron al lado de uno a tales que todos los contactos estaban libres unos de otros. Ellos eran soldados.
5. un alambre de pequeña era soldado del pin 3 de un transistor al pin 3 del otro.

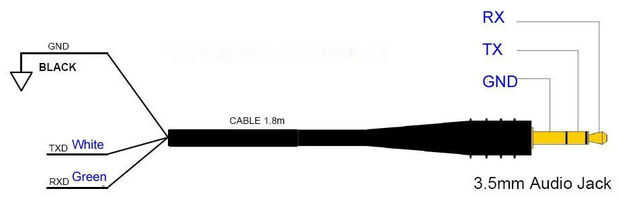

6. los cables de audio ahora fueron soldados. Canal derecho al pin 1 de un transistor. Canal izquierdo era soldado al pin 1 del otro transistor. Tierra era soldada al pin 3 de cualquier uno transistor. Todos los pernos deben verificarse con un multímetro porque los colores de los cables varían de un lugar a otro. Los pines se dan.
7. ahora el polo negativo del led de un conjunto era soldado al pin 2 de un transistor y el terminal negativo de otro conjunto fue conectado al pin 2 del otro transistor. Los sistemas led son ahora conectados a un canal del estéreo.
8. número de led en cada canal puede aumentarse simplemente conectando al respectivo canal negativo.
9. después de la positiva los cables de los terminales del led fueron conectados entre sí y finalmente se unió con el positivo de un conector macho USB. Se da el pin-out.
10. el terminal negativo del USB estaba conectado a pin 3 de cualquier uno transistor. Completa el circuito.
11.A la canción fue jugada con el volumen completo. Nota- Puede ajustar el volumen que a su vez controla el brillo del LED. Mantener en completo por primera vez.
