Paso 3: Paso 2: conexión del circuito

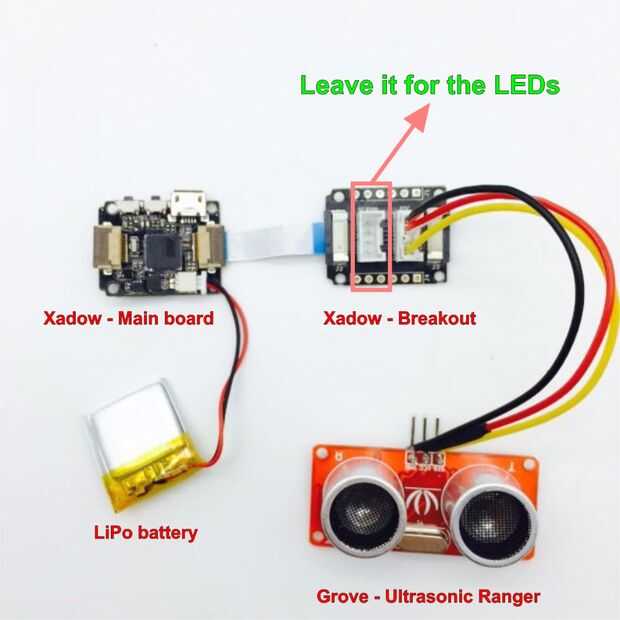

Conectar los componentes electrónicos como la imagen que se indica aquí.

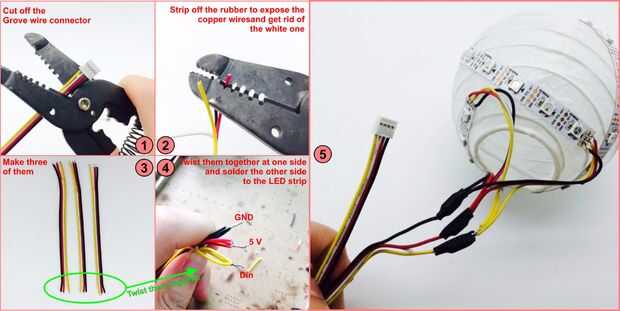

En el último procedimiento tenemos banda de corte el LED en tres partes, para ello necesitamos tres cables para conectar en forma paralela. Permite recoger tres cables y cortar el conector del grove en ambos lado, luego tira de la goma aislante con un pelacables para exponer los alambres de coppr. El cable blanco es innecesario aquí así que sólo nos deshacemos de él. Cables con el mismo color deben ser torcidos juntos a un lado, mientras que el otro lado es para soldar con el LED tiras.
Una imagen se proporciona aquí para mostrar un proceso animado.

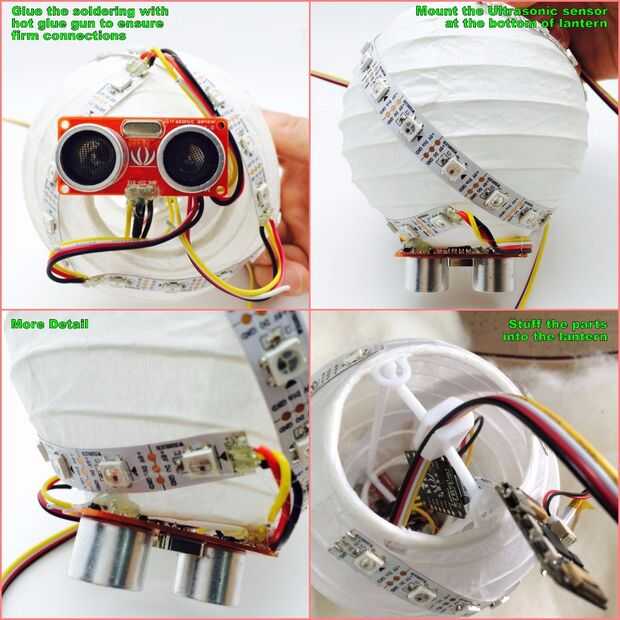

Para asegurar una conexión firme en la soldadura, es mejor usar la pistola de pegamento para pegar los puntos débiles. También puede utilizarse la pistola de pegamento para montar el sensor de ultrasonidos en la parte inferior de la linterna. Para el resto del circuito, solo rellenamos los dentro de la linterna.
