Dedo índice voltímetro [una forma de meter tensión sin mantener su medidor]

es una idea para ayudar a técnicos de campo de baja tensión (DC) como yo.

El problema:
Cuando se trabaja en lugares extraños como sótanos, trasteros, o cuando se utiliza una escalera para acceder a un equipo (Bajo voltaje) distante con el multímetro y las puntas de prueba es un dolor en el... :-)
Bueno, hay muchos multímetros de tamaño pequeño en el mercado, pero este enfoque ajusta a mis necesidades en sus mejores.
Como un técnico de sistemas de seguridad profesional el valor más común que quiero meter es la fuente de alimentación para diversos dispositivos repartidos por lejana y difícil de llegar a las ubicaciones de los edificios. Además multímetros equipadas luz trasera son bastante grandes y pesados ellos y mantenga las puntas de prueba al mismo tiempo.

La solución:

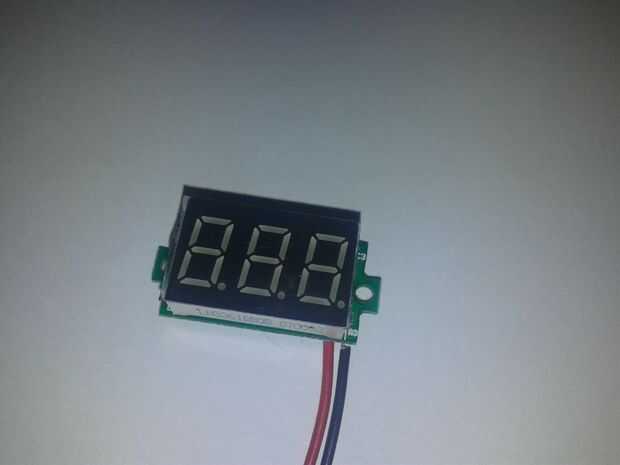

Gracias al panel voltímetro digital que se puede encontrar en varias tiendas virtuales la solución es simple, pequeño y "brilla en la oscuridad".
Yo tengo en buyincoins.com la mía por unos € 2,00 (menos de $3,00).
Este pequeño dispositivo es un alambre dos multímetro "auto escala" para tensiones hasta 99VDC y lo bueno es que no necesita ninguna energía adicional, puede ser alimentado por sus puntos de prueba.

Hacer el truco:

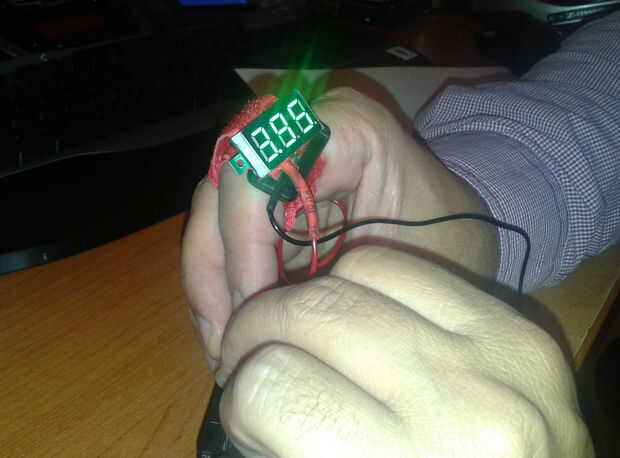

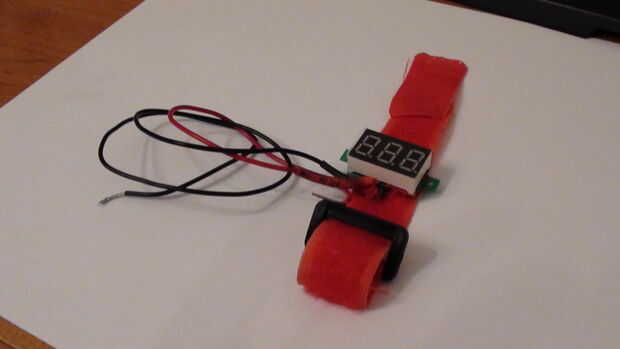

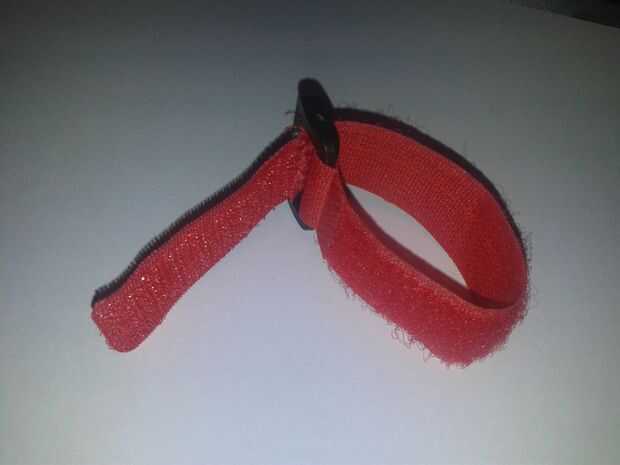

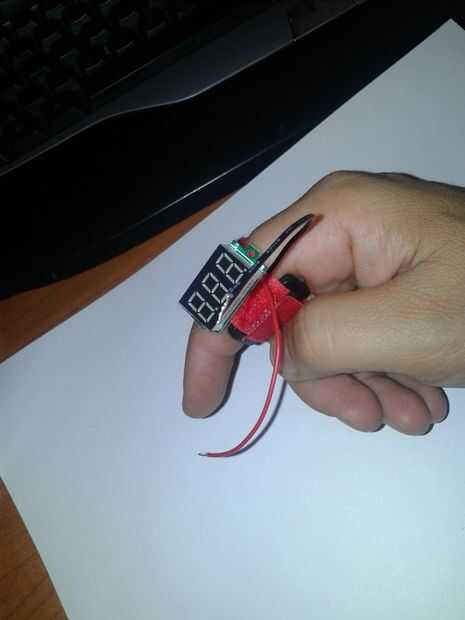

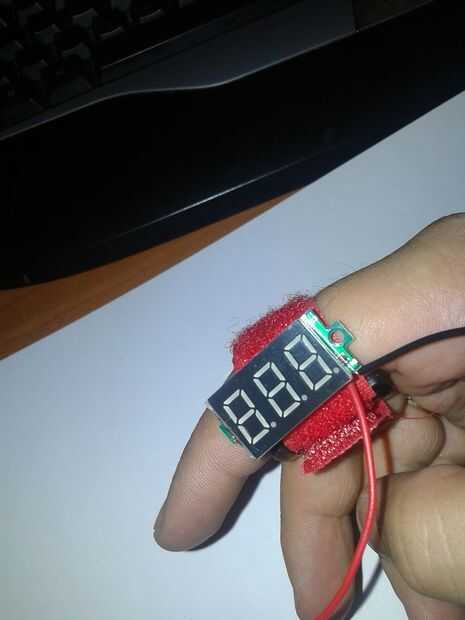

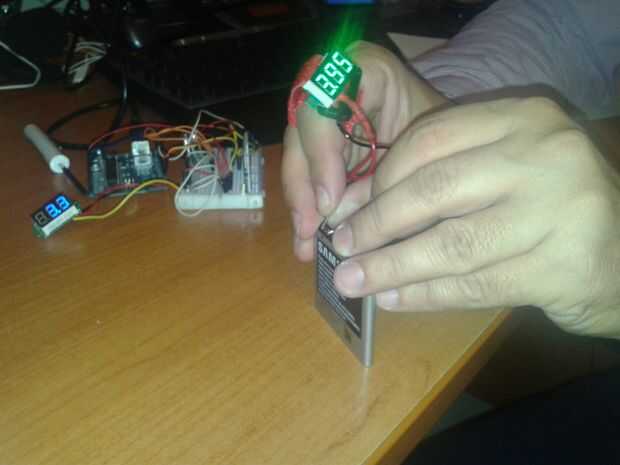

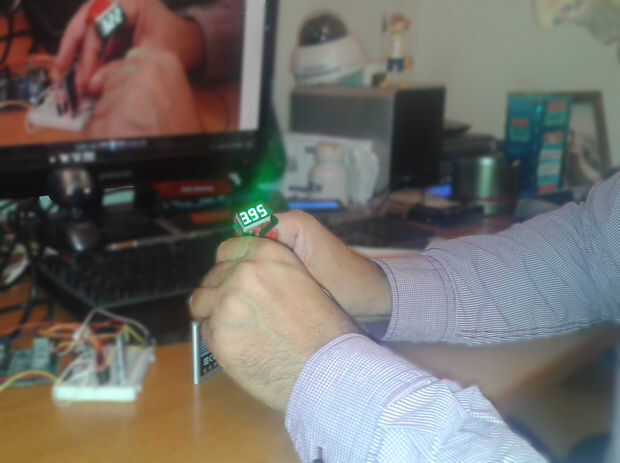

Cose una Tira de Velcro Cable Management en su PCB y extender los cables para tener suficiente cable para utilizarlos como lo sondas fue la solución a un problema cotidiano. Una solución que permanece siempre conmigo y se envuelve alrededor de mi dedo índice.

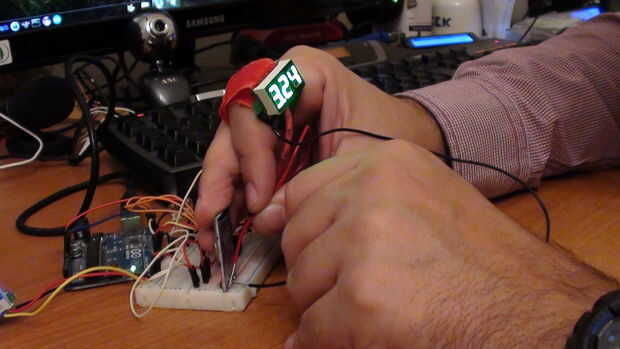

Esta solución es simple y suficientemente efectivo y empecé a usarlo me di cuenta de que ayuda en un problema más común para los técnicos: no puedo olvidarme de mi equipo (en este caso el voltímetro) porque se une a mí:-).

Posibles mejoras:
En un tiempo más tarde, pensé que sería más conveniente para algunos casos, sólo el "lado de ganchos del Velcro" en la parte posterior de pequeño voltímetro y envolver el dedo una tira con "lazos laterales de Velcro", de esta manera el voltímetro puede de finder y deja las manos libres para cualquier otra actividad.

¡ ADVERTENCIA!
No protege el usuario de altos voltajes o chispas y no se recomienda usar en niveles de tensión "desconocido", "desconocidos" los cables o dispositivos "desconocidos" a este equipo!
Se supone que tomará todas las medidas de seguridad y vas a usar este dispositivo Sólo para bajo voltaje de CC bajo 48 VDC.

Este es el dispositivo no es protegido contra inversión de polaridad.
