Del árbol del LED con DigiSpark (3 / 10 paso)

Paso 3: Concepto 2: circuito

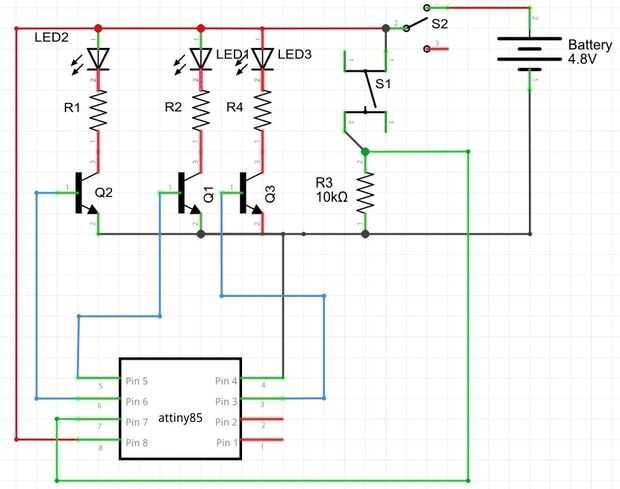

En el circuito: estoy usando

• Dos 2N222 transistor NPN
• Conectada pines P0, P1 y P4 de Attiny85 (pines capaces de PWM) para LEDS
• Attiny85 P2 / Int0 a botón
• Utiliza 4 pilas AA

Solía resistente de 1K Ohm entre Transistor y pernos de attiny85 para evitar la corriente inversa del transistor

PD: Las clavijas de Attiiny85 se numeran diferentemente

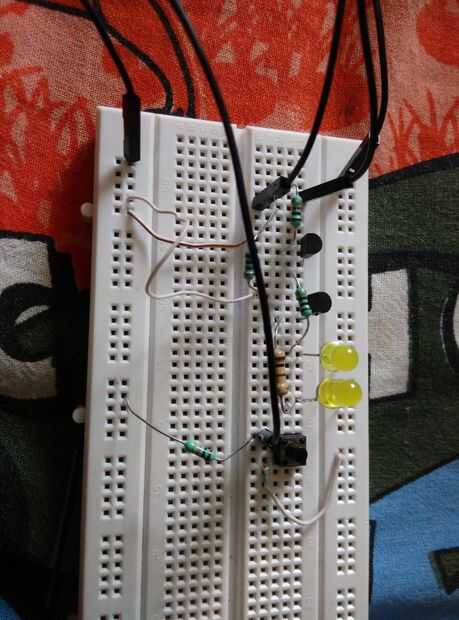

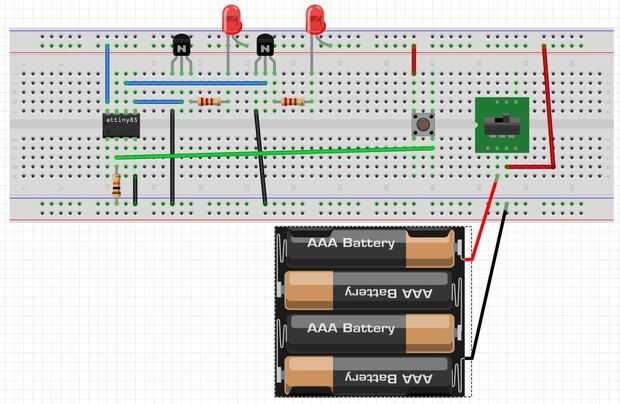

Probar tu circuito en el tablero de pan antes de construir el circuito y ajustar el código de
